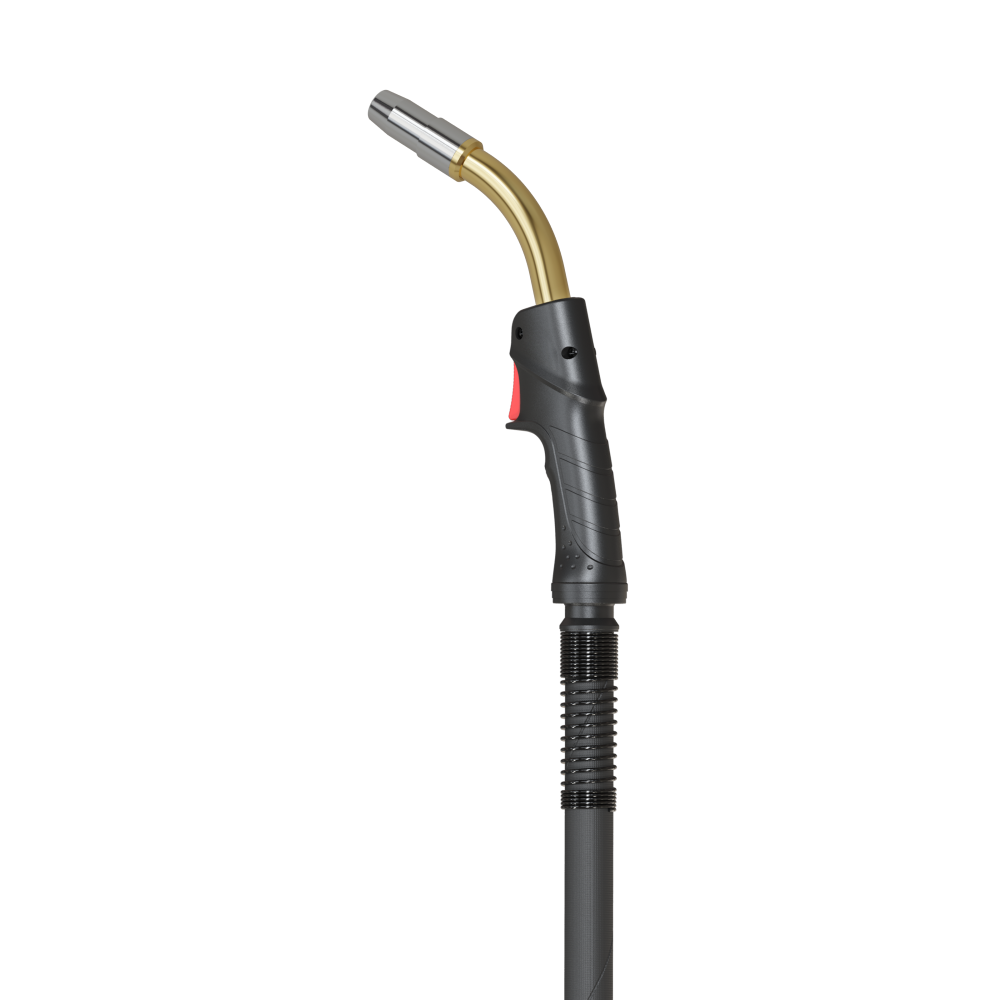

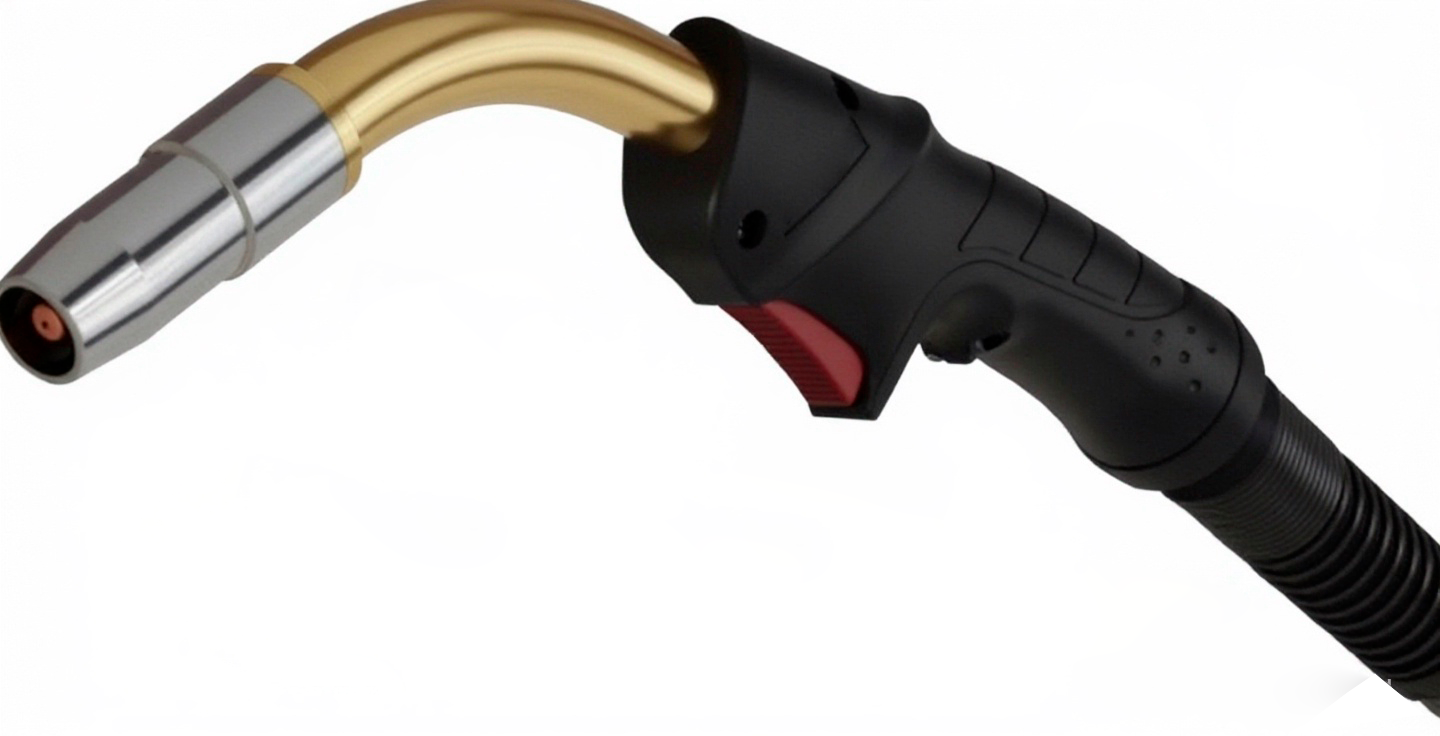

Описание горелки ARC-551W
Сварочная горелка с двухконтурной системой охлаждения — оптимальное решение для эксплуатации в условиях высоких нагрузок.
Ключевые преимущества:
- Эффективное охлаждение гусака за счёт водяной системы — позволяет вести сварку на повышенных токах в непрерывном режиме без риска перегрева.
- Эргономичная рукоятка из ударопрочного пластика — обеспечивает надёжный хват и комфортную работу даже при длительном использовании.
- Прочный усиленный кожух — надёжно защищает шарнирное соединение от механических воздействий и продлевает срок службы узла.
- Эргономично расположенная пусковая кнопка — отличается повышенной износостойкостью благодаря долговечным контактам.
- Высококачественный коаксиальный кабель усиленной конструкции — характеризуется минимальным электрическим сопротивлением, что способствует стабильной передаче тока и эффективной работе оборудования.
Технические характеристики:
| Характеристика | Значение |
| Мощность |
600А-СО2 550А-ArCO2 |
| Рабочий цикл, % | 100 |
| Диаметр проволоки, мм | |
| стальной | 1.0-1,6 |
| алюминиевой | 1.0-2,0 |

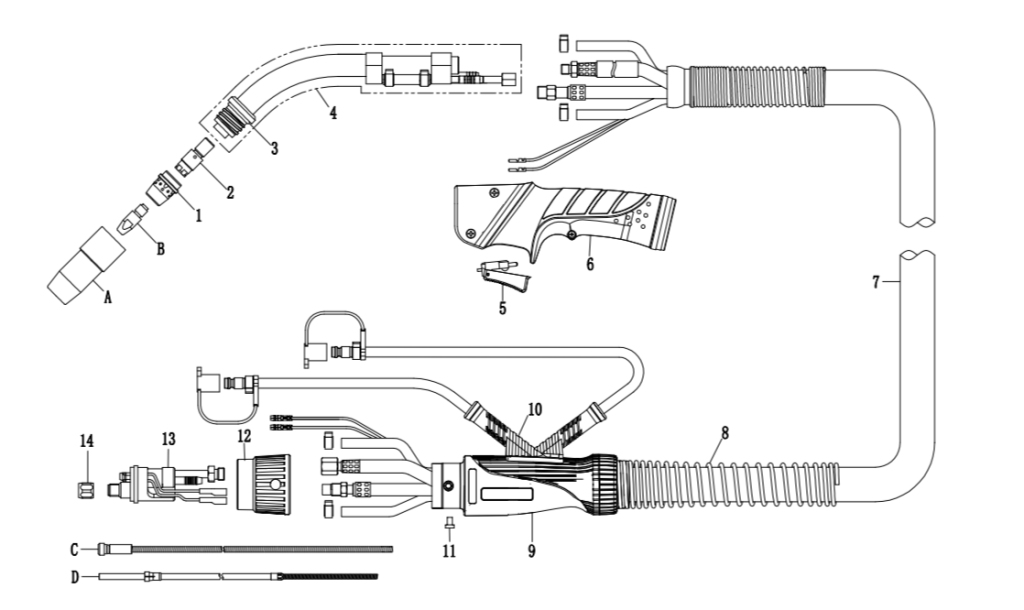

| Поз | Наименование | Артикул |
| ARC-551W, 3 м | NMT-551-3E | |
| ARC-551W, 5 м | NMT-551-5E | |
| А | Сопло коническое, 17ммх66мм* | 094-014180 |
|
|
Сопло коническое, 19ммх66мм | 094-014182 |
| B | Наконечник контактный | |
|
|
1.0мм M8*10*30 AL | EB3210AL |
|
|
1.2мм M8*10*30 AL* | EB3212AL |
|
|
1.6мм M8*10*30 AL | EB3216AL |
|
|
1.0мм M8*10*30 CuCrZr | EB3210L |
|
|
1.2мм M8*10*30 CuCrZr* | EB3212L |
|
|
1.6мм M8*10*30 CuCrZr | EB3216L |
| 1.2мм M9*10*35 | EWMB0012L | |
| 1.6мм M9*10*35 | EWMB0016L | |
| С | Спираль | |
|
|
Стальная спираль 1.0-1.2 3м | SR3212-3 |
|
|
Стальная спираль 1.0-1.2 4м | SR3212-4 |
|
|
Стальная спираль 1.0-1.2 5м | SR3212-5 |
| Стальная спираль 1.2-1.6 3м | SR5216-3 | |
| Стальная спираль 1.2-1.6 4м | SR5216-4 | |
| Стальная спираль 1.2-1.6 5м | SR5216-5 | |
|
|
Тефлоновый канал 1.0-1,2 3м | ER3412-3 |
|
|
Тефлоновый канал 1.0-1,2 3м | ER3412-4 |
|
|
Тефлоновый канал 1.0-1,2 3м | ER3412-5 |
|
|
Тефлоновый канал 1.0-1,2 3м | ER5416-3 |
|
|
Тефлоновый канал 1.0-1,2 3м | ER5416-4 |
|
|
Тефлоновый канал 1.0-1,2 3м | ER5416-5 |
| 1 | Диффузор | 094-013111 |
| 2 | Свеча M8х35* | MTC5501 |
| Свеча M9х35 | 094-013856A | |
| 3 | Изолятор 18.2х2.4 | Q518224V |
| 4 |
Гусак горелки, угол 45 ° |
MTF5545 |
| 5 | Переключатель кнопки управления (микропереключатель) | EJ0003B |
| 6 | Рукоятка | SH6101 |
| 7 | Шланговый пакет, 3 м | NML5530 |
| Шланговый пакет, 4 м | NML5540 | |
| Шланговый пакет, 5 м | NML5550 | |
| 8 | Пружина для защиты кабеля от перегибания со стороны евроразъема | 8M9501 |
| 9 | Кожух | NH0202NB |
| 10 | Защита от перегиба рукавов для воды | NH020206 |
| 11 | Винт М4х6 | Q210406B |
| 12 | Гайка накидная для фиксации горелки на аппаратном евроразъеме | NH020203 |
| 13 | Евроразъем | TRU5001 |
| 14 | Гайка накидная для фиксации ниппеля М10х1 | EU1011 |
*стандартная комплектация
