Технические характеристики:
| Характеристика | Значение |
| Мощность |
300А-DC 250А-DC |
| Рабочий цикл, % | 35 |
| Диаметр проволоки, мм | 1,6-4,0 |
|

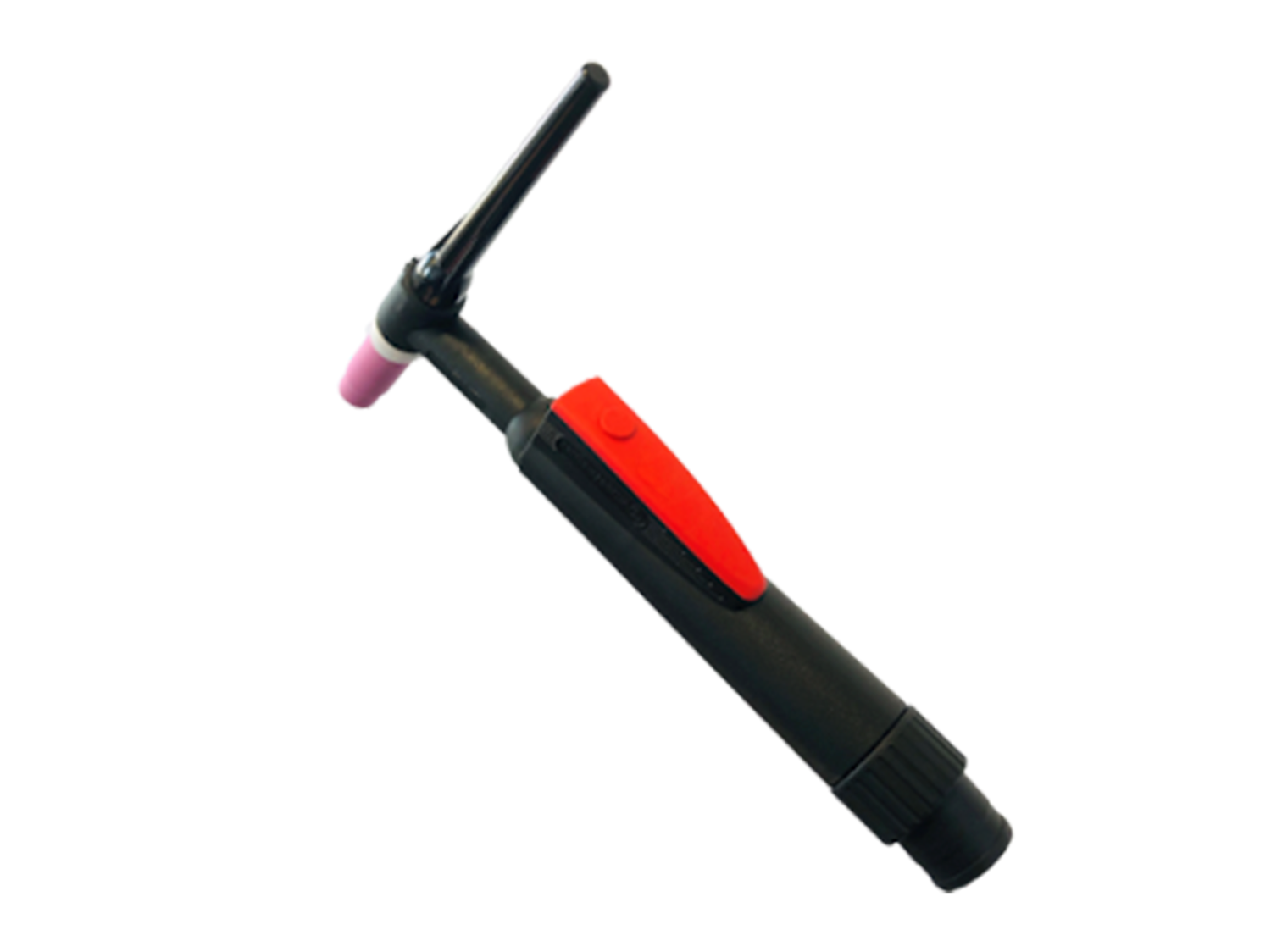

SR 300G-HD
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 |
Корпус горелки SR 300G |
158.10.01 |
|||||||
| 2 |
Колпачок, длинный |
117.03.01 | |||||||
| 3 | Колпачок, короткий | 117.04.01 | |||||||
| 3.1 | Колпачок, средний | 117.04.03 | |||||||
| 1,6 мм | 2,4 мм | 3,2 мм | 4,0 мм | ||||||
| 4 | Цанга |
117.04.16 |
117.04.24 |
117.04.32 |
117.04.40 |
||||
| 4.1 | Цанга длинная |
135.04.16 |
135.04.24 |
135.04.32 |
135.04.40 | ||||
| 5 | Изолятор |
117.22.01 |
|||||||
| 1,6 мм | 2,4 мм | 3,2 мм | 4,0 мм | ||||||
| 6 | Цангодержатель | 118.06.16 |
118.06.24 |
118.06.32 |
118.06.40 |
||||
| №4 | №5 | №6 | №7 | №8 | №10 | №12 | |||
| 7 | Сопло керамическое |
120.07.04 |
120.07.05 |
120.07.06 | 120.07.07 | 120.07.08 | 120.07.10 | 120.07.12 | |
|
|
№4 | №5 | №6 | №7 | |||||
| 8 | Сопло керамическое, 76мм (удлиненное) |
10N50L |
10N49L |
10N48L |
10N47L |
||||
| 9 | Изолятор газовой линзы |
117.11.00 |
|||||||
| 9.1 | Изолятор газовой линзы в сборе |
117.22.00 |
|||||||
| 1,6 мм | 2,4 мм | 3,2 мм | |||||||
| 10 | Цангодержатель с газовой линзой |
118.23.16 |
118.23.24 |
118.23.32 |
|||||
|
|
№4 | №5 | №6 | №7 | №8 | ||||
| 11 |
Сопло керамическое для газовой линзы |
121.07.04 |
121.07.05 |
121.07.06 |
121.07.07 |
121.07.08 |
|||
|
|
№5 | №6 | №7 | №8 | |||||
| 12 |
Сопло керамическое для газовой линзы, 76мм (удлиненное) |
54N17L |
54N16L |
54N15L |
54N14L |
||||
| 13 | Изолятор для большой газовой линзы |
54N63 |
|||||||
|
|
1,6 мм | 2,4 мм | 3,2 мм | 4,0 мм | |||||
| 14 |
Большая газовая линза |
45V116 |
45V64 |
995795 |
45V63 |
||||
|
|
№6 | №8 | №10 | №12 | |||||
| 15 |
Сопло керамическое для большой газовой линзы |
57N75 |
57N74 |
53N88 |
53N87 |
||||
| 16 | Изолятор |
18CG20 |
|||||||
| 1,6 мм | 2,4мм | 3,2мм | |||||||
| 17 | Цанга короткая |
10N23S |
10N24S |
10N25S |
|||||
| 18 |
Цангодержатель, короткий 1.0 - 3.2 мм |
17CB20 |
|||||||
