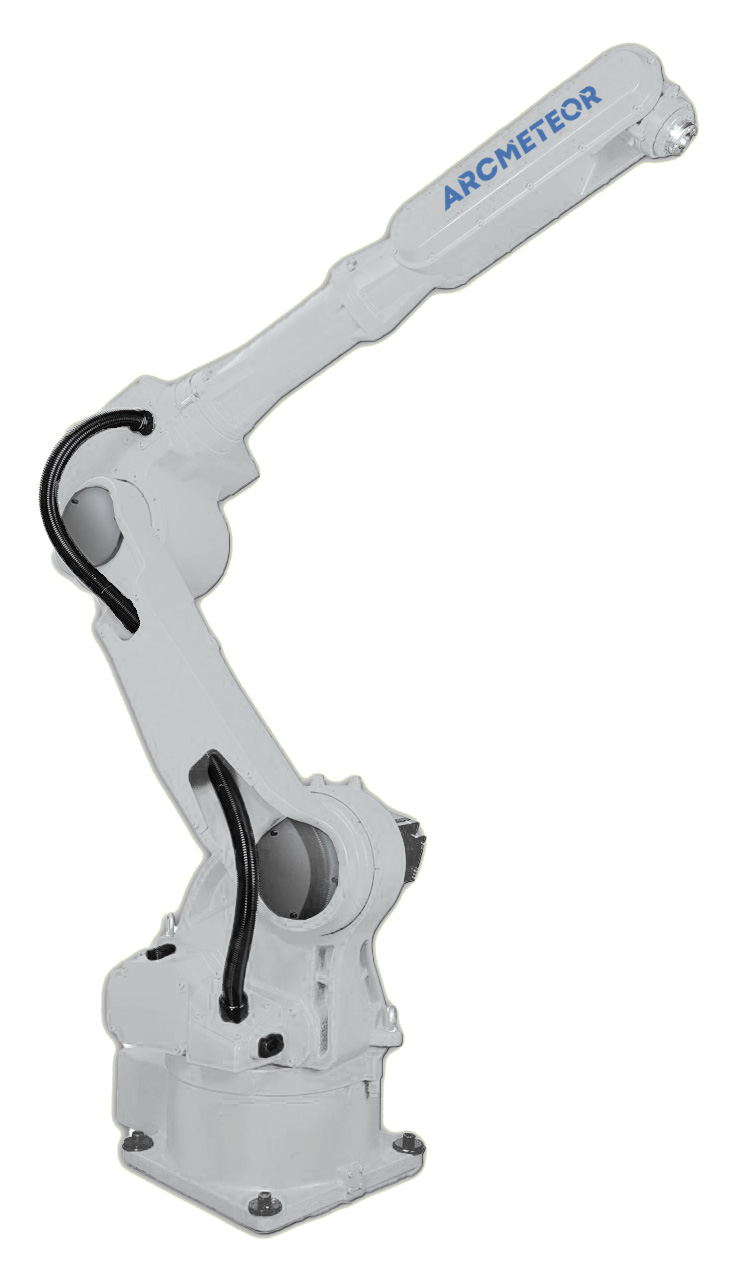

Робот сварочный ARCMETEOR SR-2.0

В наличии
Купи робот по лучшей цене. Техподдержка. Гарантия. Сервис. Склад в России.

2 640 000 руб.
Заказать Задать вопрос
Промышленный сварочный робот ARCMETEOR SR-2.0 не с полой рукой, с досягаемостью 2001 мм.
Благодаря применению передовой технологии литья под давлением, удалось облегчить "запястья" робота без ухудшения его механических характеристик.
Продуманная конструкция робота позволяет достичь оптимального соотношения между радиусом досягаемости и возможностями пространственных перемещений.
Новое поколение роботов для дуговой сварки отличается повышенной производительностью и ускоренным временем интеграции. Модель ARCMETEOR SR-2.0 отличается высокой скоростью перемещения в осевых направлениях и точностью. Этот универсальный робот для дуговой сварки, изготовленный специально для установки в ограниченном пространстве, может работать с относительно крупными деталями благодаря большой досягаемости.

Особенности
  • Структура управления с мультипроцессором для выполнения большого количества инструкций с высокой скоростью и точностью перемещения.
  • Точное определение перемещения для поддержания скорости инструмента (горелки) постоянной, как по линейной, так и круговой траектории с интерполированием внешних осей (позиционеров).
  • Функция возобновления цикла в точке, в которой он был прерван, также возобновления работы робота после непреднамеренного выключения.
  • Функция изменения параметров сварки и скорости во время работы, с возможностью их сохранения для последующих циклов (функция возобновления цикла в точке, в которой он был прерван, также возобновления работы робота после непреднамеренного выключения).
  • Функция корректировки наложения шва при отклонении сварного соединения (при погрешности изготовления деталей и их сборки) от траектории заданной по программе.
  • Функция автоматического сохранения резервной копии рабочей программы.
Наименование  Значение
Тип конструкции Шарнирный многоосевой
Оси робота 6
Грузоподъемность, кг 6
Радиус рабочей зоны, мм 2001
Повторяемость, мм ±0,05
Угол поворота, ° Ось 1 ±172
Ось 2 +166, -100
Ось 3 +83, -92
Ось 4 ±170
Ось 5 ±125
Ось 6 ±360
Максимальная скорость, °/с (рад/с) Ось 1 172 (3)
Ось 2 172 (3)
Ось 3 201 (3,5)
Ось 4 430 (7,5)
Ось 5 447 (7,8)
Ось 6 573 (10)
Максимальное ускорение, рад/с2 Ось 1 12 (35)
Ось 2 10 (20)
Ось 3 22 (28)
Ось 4 50
Ось 5 50
Ось 6 70
Допустимый момент нагрузки, Нм Ось 4 8,81
Ось 5 8,81
Ось 6 3,14
Допустимый момент инерции, кгм2 Ось 4 0,2
Ось 5 0,2
Ось 6 0,03
Вес, кг 255
Условия эксплуатации Температура, °С 0 – 45
Относительная влажность, % 20 – 80 (неконденсированный)
Вибрационная нагрузка м/с2 (G) < 4,9 (0,5)
Другие требования Избегайте воздействия пожароопасных, коррозионно- активных газов и жидкостей.
Избегайте контакта с водой, маслом, пылью и т.д.
Избегайте источников электрических помех.
Полная мощность, кВА
3,8

Характеристики контроллера управления роботом

Поз. Характеристика Значение
1 Контроллер ARCMETEOR
2 Программное обеспечение Разработка ARCMETEOR
3 Питание 3 фазы + заземление, 380В (±10%)
4 Полная мощность, кВА 6,2
5 Активная мощность, кВт 3,8
6 Габаритные размеры, ДхШхВ, мм 580х600х960
7 Вес, кг 130
8 Условия эксплуатации Температура, °С 0 – 45
9 Относительная влажность, % 20 – 80 (без конденсата)
10 Степень защиты IP21
11 Расположение панели управления На контроллере
12 Устройство программирования Пульт с цветным сенсорным экраном
13 Система безопасности Кнопка аварийного останова, автоматический останов, дистанционный останов
14 Ввод/вывод 16 цифровых вводов, 16
цифровых выводов, 4 аналоговых вывода
