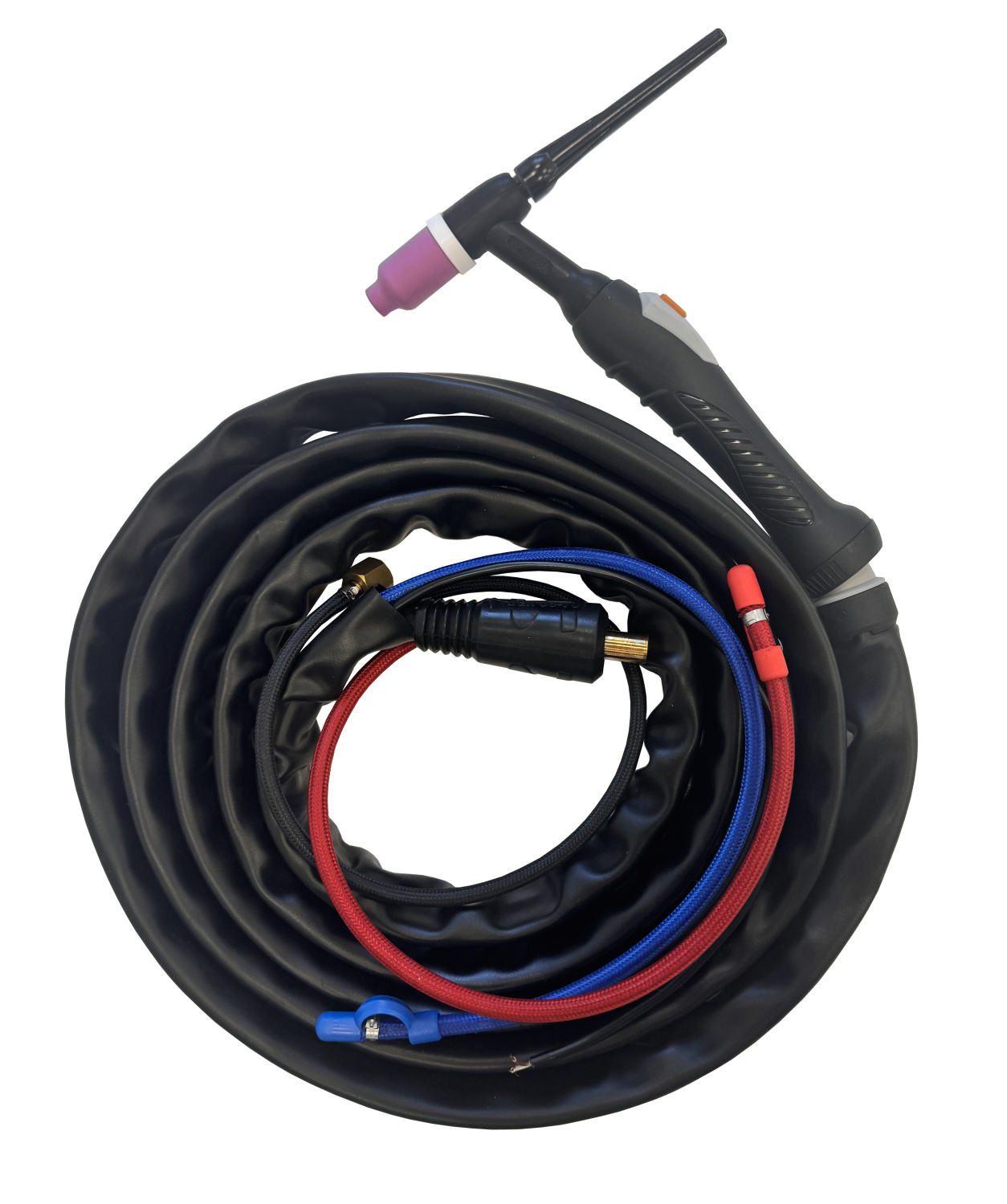

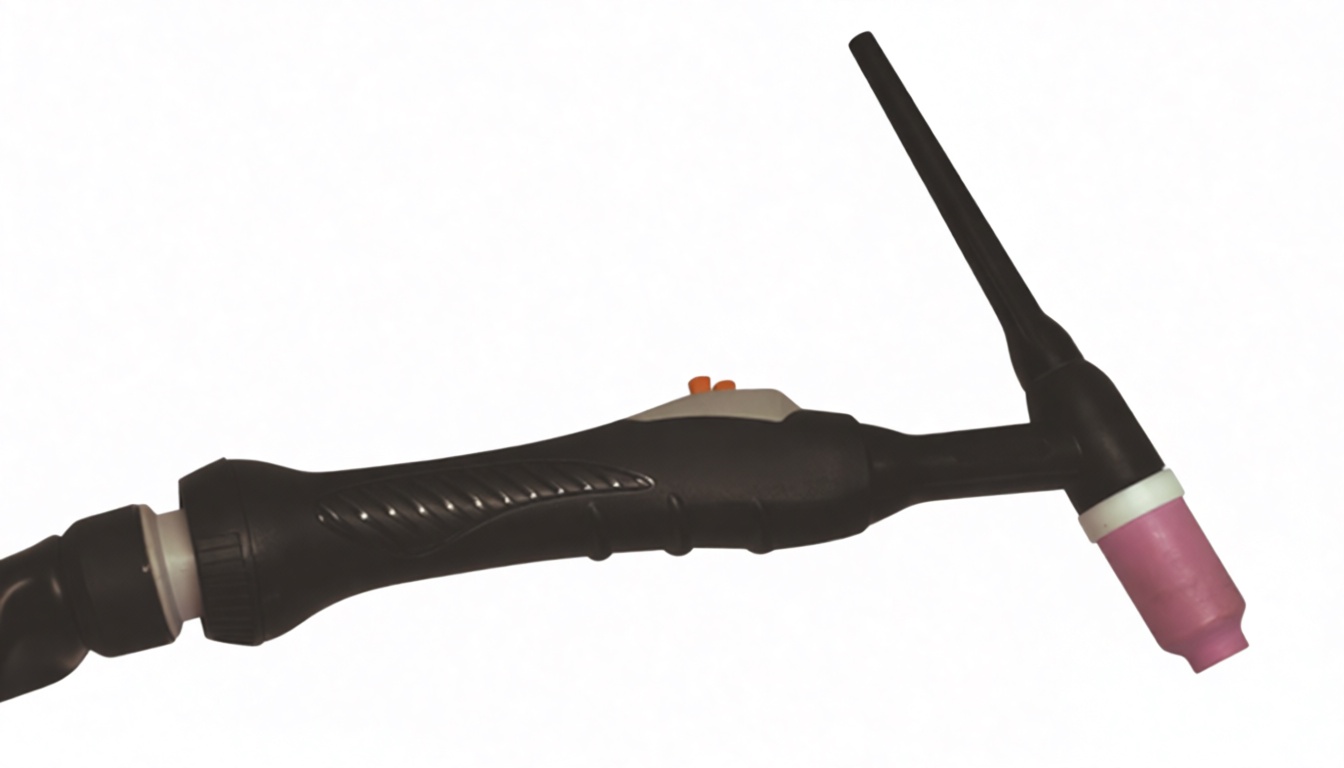

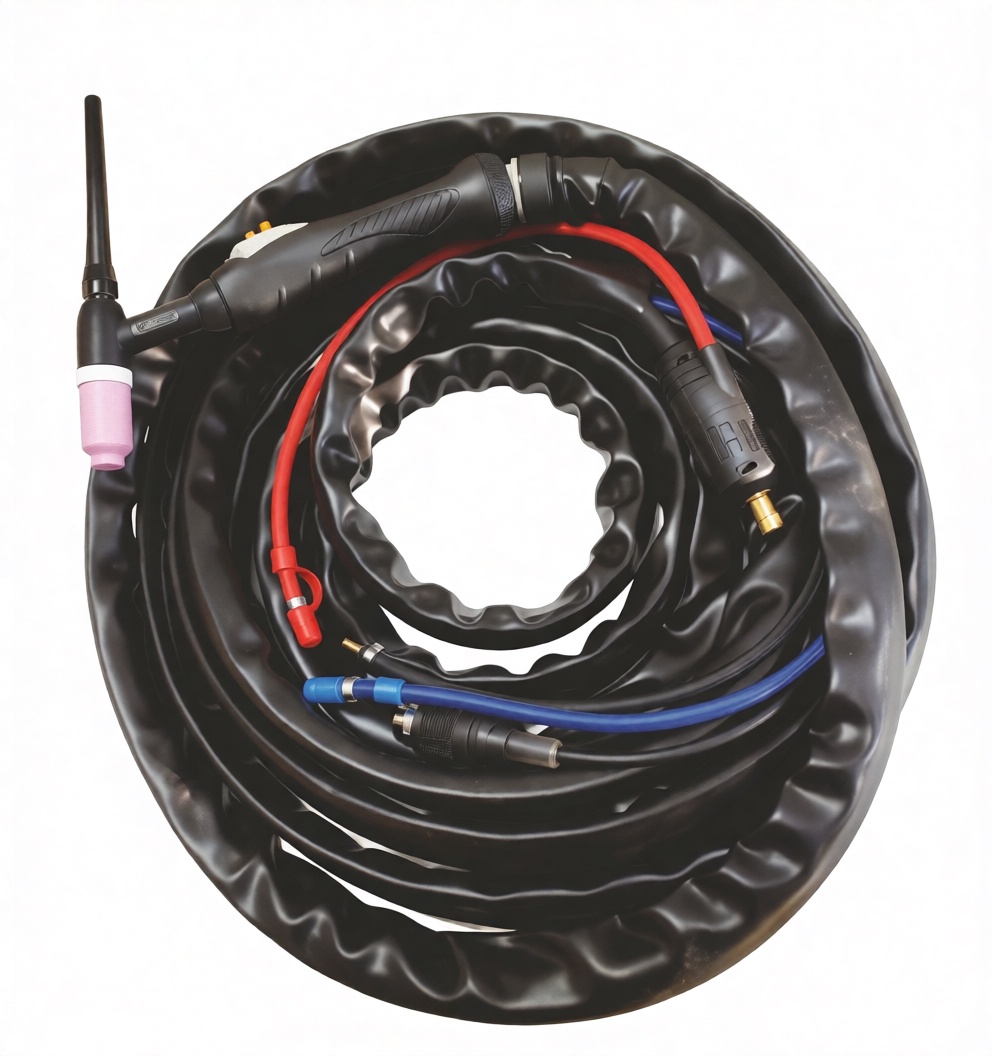

Горелка с жидкостным охлаждением для аргонодуговой сварки ARCMETEOR TIG-18SC
Описание:
- лёгкий и гибкий шланговый пакет
- высокая производительность
- короткий шарнир, оптимально вращаясь, не нагружает кисть сварщика во время работы
- прочность, долговременность в применении и безопасность для здоровья
- расходные материалы горелок адаптированы к международным стандартам
Продуманная конструкция горелки гарантируют оптимальный баланс и комфортную работу в любом положении сварки.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Мощность |
400 A – DC 280 A – AC |
| Рабочий цикл, % | 100 |
| Диаметр электрода, мм |
0,5 - 4,8 |
| TIG-18 SC | |||
| 1 | Газовое сопло керамическое, 42 мм |
|
|
| №4-∅6.4/42 мм | NTC0031 (54N18) | ||
| №5-∅8,0/ 42 мм |
NTC0032 (54N17) |
||
| №6-∅9,8/42 мм |
NTC0033 (54N16) |
||
| №7-∅11,2/42 мм |
NTC0034 (54N15) |
||
| №8-∅12,7/42 мм |
NTC0035 (54N14) |
||
| Газовое сопло керамическое, 76 мм |
|
||
| №5L-∅8,2/76 мм | NTC0086 (54N17L) | ||
|
№6L-∅8.5/76 мм |
NTC0087 (54N16L) | ||
| №7L-∅11/76 мм | NTC0087 (54N15L) | ||
| 2 | Цангодержатель |
NTE0007 |
|
|
∅ 0,5 мм |
|||
|
∅1,0 мм |
|||
| ∅ 1,6 мм |
|
||
| ∅ 2,4 мм | |||
| ∅ 3,2 мм | |||
| ∅ 4,0 мм | |||
| ∅ 4,8 мм | |||
| Цангодержатель с газовой линзой |
|
||
| ∅ 0,5 мм | |||
| ∅ 1,0 мм | |||
| ∅ 1,6 мм | |||
| ∅ 2,4 мм |
|
||
| ∅ 3,2 мм | |||
| ∅ 4,0 мм | |||
| ∅ 4,8 мм | |||
| 3 | Цанга, 50 мм |
|
|
| ∅ 0,5/50 мм | NTD0001-05 (10N21) | ||
| ∅ 1.0/50 мм | NTD0001-10 (10N22) | ||
| ∅ 1.6/50 мм | NTD0001-16 (10N23) | ||
| ∅ 2.0/50 мм |
NTD0001-20 |
||
| ∅ 2.4/50 мм | NTD0001-24 (10N24) | ||
| ∅ 3.2/50 мм | NTD0001-32 (10N25)* | ||
| ∅ 4.0/50 мм | NTD0001-40 (54N20) | ||
| ∅ 4.8/50 мм | NTD0001-48 (30028) | ||
| 4 | Изолятор | NTQ0007* |
|
| 5 | Корпус горелки TIG-18SC | NTG0018SC | |
| 6 | Колпачок короткий |
NBW0067 |
|
| Колпачок средний | NBW0056 |
|
|
|
Колпачок длинный |
NBW0066* |
|
|
| 7 | Клавиша управления горелкой (1 кнопка) | NBX6611 | |
| 8 | Плата | NBX0620 | |
| 9 | Рукоятка | NTP0008-B | |
| 10 |
Гайка накидная соединительная |
NBW0007 | |
| 11 | Шаровый шарнир | NBW0024 | |
| 12 | шланг-пакет со встроенными элементами подвода сварочного тока и защитного газа, 4 м | NTH0088SC | |
| 13 | Силовой разъем М12х1 | NAU3031 | |
| 14 | Разъем подключения на воду 3/8G | QGJT3/8G | |
| 15 | Разъем для подключения газа 1/4G | QGJT1/4G | |
| 16 | Разъем подключения к аппарату 2-pin | NBX0480 | |
