Установка для сварки наружных кольцевых швов АСУ-3500-500-MIG/MAG

Под заказ
Установка для сварки наружных кольцевых швов
 Распечатать
Заказать Задать вопрос

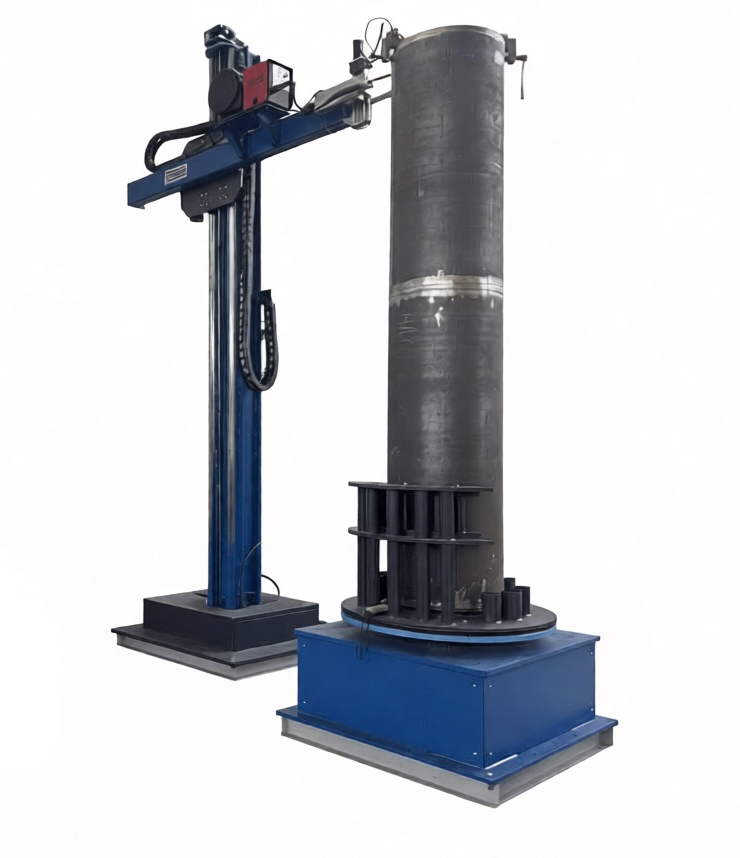

Автоматическая сварочная установка АСУ-3500-500-MIG/MAG
Описание
  • Предназначена для сварки наружных кольцевых швов, способ сварки MIG/MAG.
  • Установка обеспечивает высокие точность, производительность и качество сварных соединений.
  • Система контроля осуществляет дистанционное управление всем оборудованием, входящим в состав установки, и контролирует рабочие параметры, позволяет работать сварочной установке, как в ручном, так и в автоматическом режимах.
  • Панель оператора оснащена дисплеем, на котором отображаются все рабочие параметры установки, панель управления оснащена системой синхронизации пуска сварочной горелки и вращения свариваемого изделия.

Сварка изделий
  • Изделие поступает на участок автоматической сварки собранными на прихватки в специальном кондукторе или сварочной оснастке.
  • Оператор сварочной установки, краном устанавливает свариваемое изделие «Сосуд» на планшайбу сварочного вращателя, контроль положения изделия на планшайбе осуществляется при помощи системы видеонаблюдения.
  • После установки изделия на планшайбе вращателя, оно центрируется и фиксируется, прижимным механизмом.
  • После закрепления к сварному шву подводится сварочная горелка, контроль за положением горелки относительно сварного шва осуществляется оператором при помощи моторизированных суппортов и системы видеонаблюдения, установленной на горизонтальной консоли сварочной колонны.
  • Следующий этап – сварка изделия: зажигается сварочная дуга и включается привод вращения планшайбы. По окончании сварки, поворотом колонны и перемещением горизонтальной консоли, сварочная горелка отводится в парковочное положение, что позволяет беспрепятственно снять (поставить) изделие.
  • Оператор установки крепит сваренное изделие к подъёмному крану, фиксирующий механизм на планшайбе разжимается и готовое изделие снимается со сварочного вращателя, далее операции повторяются.

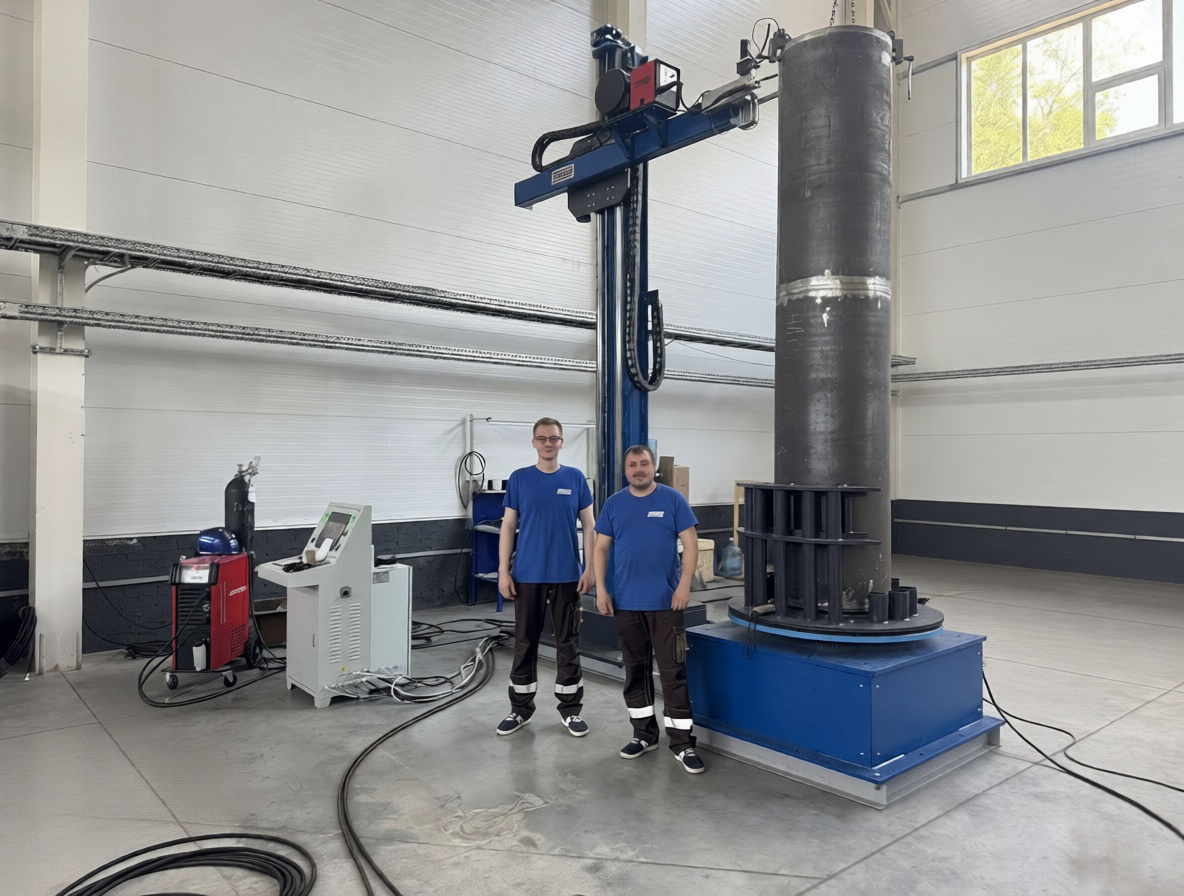

Состав автоматической сварочной установки АСУ-3500-500-MIG/MAG
Установка состоит из следующего оборудования:

  1. Стационарной сварочной колонны 4х2, оснащённой электроприводами подъёма и перемещения в горизонтальной плоскости сварочной консоли, а также электроприводом поворота с фиксацией положения.
  2. Одноосевого сварочного вращателя МАК-5000 (грузоподъемность 5000 кг), оснащённого планшайбой (Ø 1 500 мм), фиксирующим механизмом и электроприводом вращения планшайбы. Вращатель предназначен для размещения, фиксации и вращения с заданной скоростью свариваемой детали.
  3. Системы управления со стойкой управления (пультом оператора). Позволяет дистанционно управлять всем оборудованием входящим в состав сварочной установки
  4. Систем видеонаблюдения для установки изделия на вращатель и позиционирования сварочной горелки.
  5. Сварочного оборудования для автоматической MIG/MAG сварки в составе:
    - инверторный сварочный источник ARCMETEOR MIG-500 (500 А);
    - сварочная горелка с жидкостным охлаждением (500 А);
    - блок подачи сварочной проволоки (сварочная проволока может подаваться из стандартных кассет (К-300) или  бочки (250 кг) ,уточняется при заказе).
    - блок жидкостного охлаждения сварочной горелки;
    - комплект соединительных кабелей (питания и управления);
    - обратный кабель со скользящим контактом (500 А).
  6. Кабелей питания и управления

ОПЦИОНАЛЬНО!
  1. Станция автоматической очистки сварочной MIG/MAG горелки (поставляется по требованию Заказчика), имеет пневматическое управление, заранее установленный цикл очистки, управляется оператором, с последующим выполнением следующих операций
  • Очистка сопла сварочной горелки с помощью фрезы;
  • Обрезка сварочной проволоки;
  • Впрыскивание жидкости против прилипания сварочных брызг на сопло и наконечник сварочной горелки.

Вся производимая продукция продукция соответствует требованиям технических регламентов Таможенного союза: ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что подтверждаем действующей декларацией о соответствии.



1 - сварочная колонна;
2 - одноосевой сварочный вращатель (поворотный стол);
3 - свариваемое изделие

Описание
  • сварочная колонна 4х2м обеспечивает точное перемещение и позиционирование сварочной горелки;

  • возможность регулировки высоты и углового положения сварочной горелки, что позволяет адаптировать установку под различные типы сварных соединений;

  • установка оснащена системой видеонаблюдения для наблюдения за процессом сварки, позиционирования сварочной горелки и установкой (снятием) изделия;

  • колонна имеет моторизированные суппорты, которые позволяют дистанционно проводить корректировку позиционирования сварочной MIG/MAG горелки относительно сварного шва;

  • установка позволяет выполнять как внешние, так и внутренние сварные швы.



4 – Центрирующее устройство;

5 – 3-х точечный фиксирующий (удерживающий) механизм (с пневматическим приводом)

Описание

  • Сварочный вращатель оснащен мотор-редуктором для обеспечения стабильного вращения свариваемого изделия;

  • Сварочный вращатель оснащен планшайбой на которой закреплён механизм для центрирования и фиксации свариваемого изделия.

Сварочный вращатель МАК-5000
Грузоподъемность 5 000 кг
Положение планшайбы Горизонтальное
Скорость вращения планшайбы 0,03 – 0,3 об/мин
(плавная регулировка)
Диаметр планшайбы 1 200 мм
Количество осей Одна
Напряжение питания (В/Гц/ф)              380–400/50/3
Установленная эл. мощность привода 2,5 кВт
Страна происхождения                             Россия
Производитель                              ООО «ШТОРМ»


Сварочный источник
Модель ARCMETEOR MIG-500
Тип Инверторный
Напряжение питания (В/Гц/ф) 380 – 400/50/3
Потребляемая мощность (при макс. ток) 24,08             кВА
Сетевой предохранитель         32 А
Напряжение холостого хода 70 В
Диапазон изменения сварочного тока 10 – 500 А
(плавная регулировка)
Ток и напряжение при ПВ 60%, при 40°С 30 – 39 В / 15.5 ~ 500 А
Ток и напряжение при ПВ 100%, при 40°С 30 – 31.5 В / 15.5 ~ 350 А
Коэффициент мощности                     λ=0,92
КПД (η) (при номинальных условиях) 85%
Класс защиты корпуса IP 23 S
Тип охлаждения Воздушное
Блок жидкостного
охлаждения сварочной горелки 		Встроенный
Габаритные размеры источника (Д/Ш/В) 960 / 420 / 1 400 мм
Масса 96 кг
Страна происхождения            Китай/Россия
Производитель     ARCMETEOR (права на товарный знак принадлежат ООО «ШТОРМ»)

Подающий механизм сварочной проволоки
Тип 4-х роликовый
(2-а прижимных / 2-а приводных)
Скорость подачи проволоки              0 ~ 25 м/мин
Катушка для проволоки (Ø 300 мм) 15 кг
Диаметр сварочной проволоки
(уточняется при заказе) 		стальная         0,8 – 1,6 мм
алюминиевая 1,0 – 1,6 мм
порошковая   0,8 – 1,6 мм
Страна происхождения                        Китай/Россия
Производитель                ARCMETEOR (права на товарный знак принадлежат ООО «ШТОРМ»)


Сварочная горелка
Тип Для MIG/MAG сварки
Назначение Для автоматической сварки
Исполнение Прямая
Тип охлаждения Жидкостное
Диаметр сварочной проволоки 1,2 мм (базовая комплектация)
Позиционирование Крестообразный суппорт
с электроприводом
перемещение по оси «Х» 100 мм
перемещение по оси «Y» 100 мм
Страна происхождения                                   Китай
