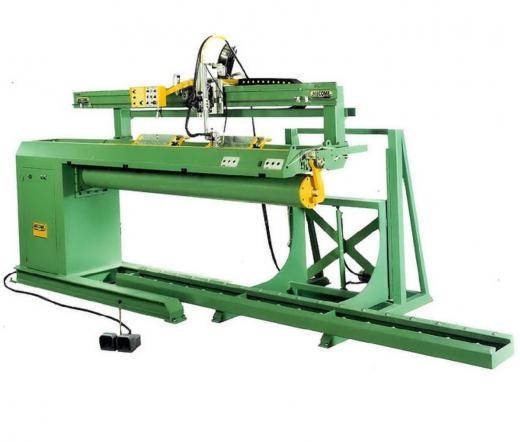

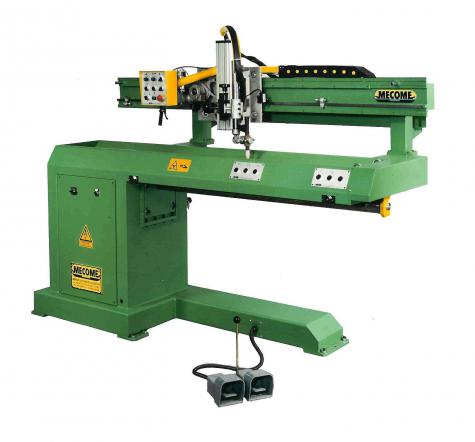

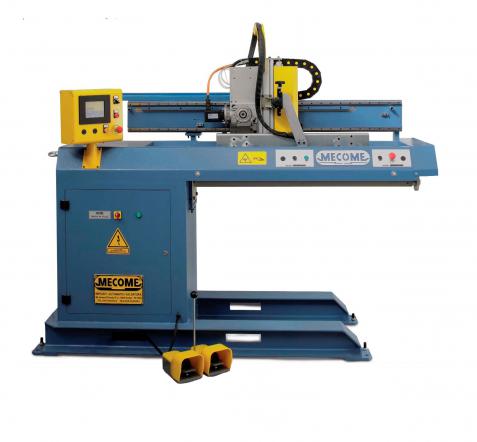

Установки серии BR для сварки продольных швов разработаны для выполнения стыковых швов обечаек круглого и прямоугольного сечения или листов с толщиной от 0,5 мм до 10 мм и длиной от 500 мм до 6000 мм. На данном оборудовании могут быть реализованы следующие способы сварки: MIG/MAG,TIG, плазменная и сварка под флюсом.
Данные установки имеют числовое программное обеспечение с цветным сенсорным дисплеем, позволяющее управлять следующими параметрами:
- длина шва;
- скорость сварки;
- задержка движения горелки;
- заварка кратера;
- защита шва с внутренней стороны;
- защита шва с наружной стороны;
- сварка прихваток;
- выбор программы сварки;
- подача холодной проволоки (скорость, задержка подачи, обратный ход проволоки по окончанию сварки);
- контроль длины дуги по напряжению (по вертикальной оси) только для сварки TIG/PLASMA.

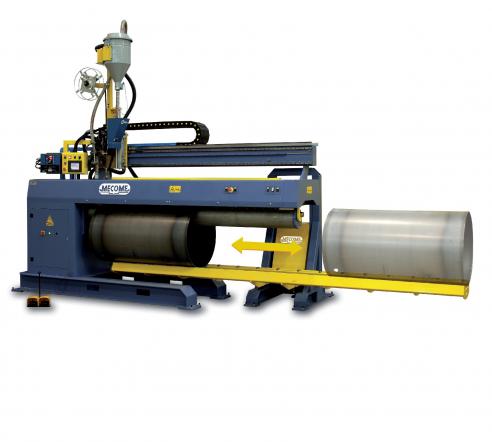

Установки мод. BR для наружных швов используются там, где производится сварка наружных швов обечайки с выполнением корневого прохода.

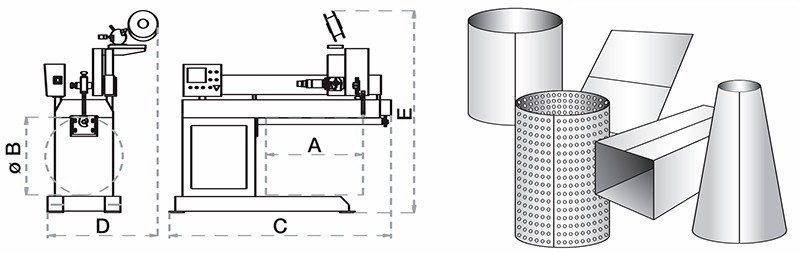

Технические характеристики
| Модель | BR 500 | BR 600 | BR 1000 | BR 1100 | BR 1300 | |
|---|---|---|---|---|---|---|
| A | Максимальная длина шва, мм | 515 | 618 | 1030 | 1133 | 1339 |
| Bmin | Минимальный диаметр свариваемой обечайки, мм | 70 | 70 | 80 | 100 | 120 |
| Bmax | Максимальный диаметр свариваемой обечайки, мм | 800 | 800 | 800 | 800 | 800 |
| С | Общая длина установки, мм | 2000 | 2100 | 2500 | 2600 | 2800 |
| D | Общая ширина установки, мм | 800 | 800 | 800 | 800 | 800 |
| E | Общая высота установки, мм | 1850 | 1850 | 1850 | 1850 | 1850 |
| Масса, кг | 1040 | 1100 | 1280 | 1350 | 1500 | |
| Модель | BR 1500 | BR 2000 | BR 2500 | BR 3000 | |
|---|---|---|---|---|---|
| A | Максимальная длина шва, мм | 1545 | 2060 | 2575 | 3090 |
| Bmin | Минимальный диаметр свариваемой обечайки, мм | 130 | 160 | 180 | 250 |
| Bmax | Максимальный диаметр свариваемой обечайки, мм | 800 | 1100 | 1100 | 1100 |
| С | Общая длина установки, мм | 3000 | 3500 | 4000 | 4700 |
| D | Общая ширина установки, мм | 800 | 950 | 950 | 1000 |
| E | Общая высота установки, мм | 1850 | 2100 | 2100 | 2250 |
| Масса, кг | 2000 | 2450 | 2900 | 5300 | |
Опции
|
Блок охлаждения |
|
Блок подачи «холодной» проволоки |
|
Блок колебаний горелки |
|
Система слежения по напряжению дуги (AVC) |
|
Устройство подачи защитного газа снизу |
|
Немагнитный суппорт |
|
Устройство для подачи защитного газа сверху (защиты остывающего шва) |
|
Суппорт изменяемой высоты для введения гнутых листов |
|
Проставочная плита для BR и BRC |
|
Устройство для сварки конических изделий |
|
Пневматический убираемый медный суппорт |
|
Система автоматической регулировки кромок |
