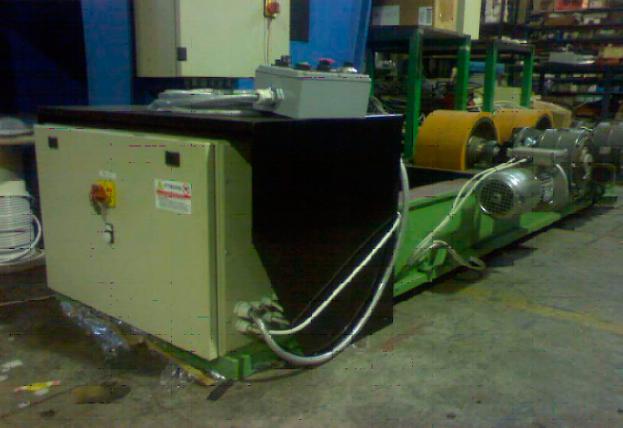

Роликовые вращатели обычно состоят из 1 приводного и 1 холостого вращателя.
Грузоподъемность равномерно распределяется на пару вращателей (1 холостой <F> и 1 приводной <M>).
Состоят из основного корпуса с суппортами для перемещения на рельсах.
Межцентровое расстояние регулируется с помощью маховичка. Перемещение роликов осуществляется за счет двух трехфазных двигателей.
По запросу они могут быть оснащены холостыми суппортами для перемещения по рельсам.
| Модель | Грузоподъемность, кг |
|---|---|
| PR 35M | 1750 |
| PR 35F | 1750 |
| PR 70M | 3500 |
| PR 70F | 3500 |
| PR 120M | 6000 |
| PR 120F | 6000 |
| PR 200M | 10000 |
| PR 200F | 10000 |
| PR 300M | 15000 |
| PR 300F | 15000 |
| PR 400M | 20000 |
| PR 400F | 20000 |
| PR 600M | 30000 |
| PR 600F | 30000 |

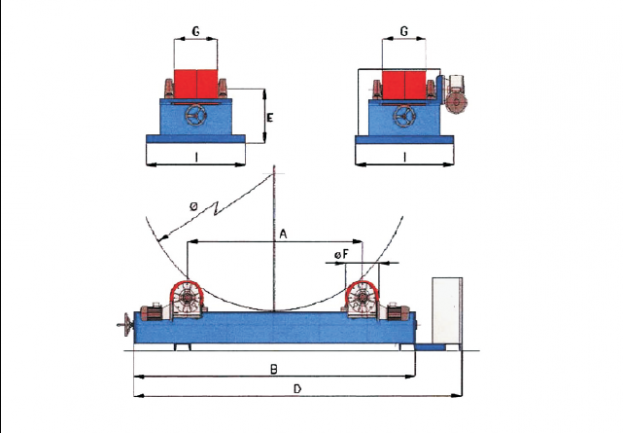

| Модель | PR35 | PR70 | PR120 | PR200 |
|---|---|---|---|---|
| Max грузоподъемность, кг | 3500 | 7000 | 12000 | 20000 |
| Диаметр, мм | 450-3000 | 500-3500 | 500-4000 | 550-4000 |
| Скорость вращения, мм/мин | 150-2500 | 150-2500 | 150-2500 | 150-2500 |
| A min, мм | 350 | 400 | 400 | 450 |
| A max, мм | 1600 | 1900 | 2150 | 2150 |
| B, мм | 2000 | 2350 | 2600 | 2650 |
| D, мм | 2350 | 2700 | 3000 | 3050 |
| E, мм | 275 | 280 | 325 | 400 |
| F, мм | 250 | 300 | 300 | 350 |
| G, мм | 50 | 100 | 160 | 200 |
| I, мм | 550 | 650 | 650 | 750 |
| Покрытие роликов | полиуретан | полиуретан | полиуретан | полиуретан |
| Модель | PR300 | PR400 | PR600 |
|---|---|---|---|
| Max грузоподъемность, кг | 30000 | 40000 | 60000 |
| Диаметр, мм | 550-4500 | 650-4500 | 550-4500 |
| Скорость вращения, мм/мин | 150-2500 | 150-2500 | 150-2000 |
| A min, мм | 450 | 500 | 500 |
| A max, мм | 2400 | 2450 | 2500 |
| B, мм | 2900 | 3000 | 3000 |
| D, мм | 3300 | 3400 | 3400 |
| E, мм | 420 | 450 | 550 |
| F, мм | 350 | 400 | 450 |
| G, мм | 300 | 400 | 200 |
| I, мм | 750 | 800 | 900 |
| Покрытие роликов | полиуретан | полиуретан | сталь |
|
Опции
|
|
*Тормозное устройство
PT1 – для PR35-PR120 PT2 – для PR200-PR600 PT3 – для PR80T-PR160T PT4 – для PR200T-PR300T |
|
*Холостые суппорта для перемещения по рельсам
TC1 – для PR10-PR25 TC2 – для PR35-PR120 TC3 – для PR200-PR600 TC4 – для PR80T-PR160T TC5 – для PR200T-PR300T |
|
*Моторизованные регулирование межцентрового расстояния
МT2 – для PR35-PR120 МT2 – для PR200-PR600 МT3 – для PR80T-PR300T |
| *CP – педаль управления ДУ |
| *DT цифровая индикация скорости вращения |
