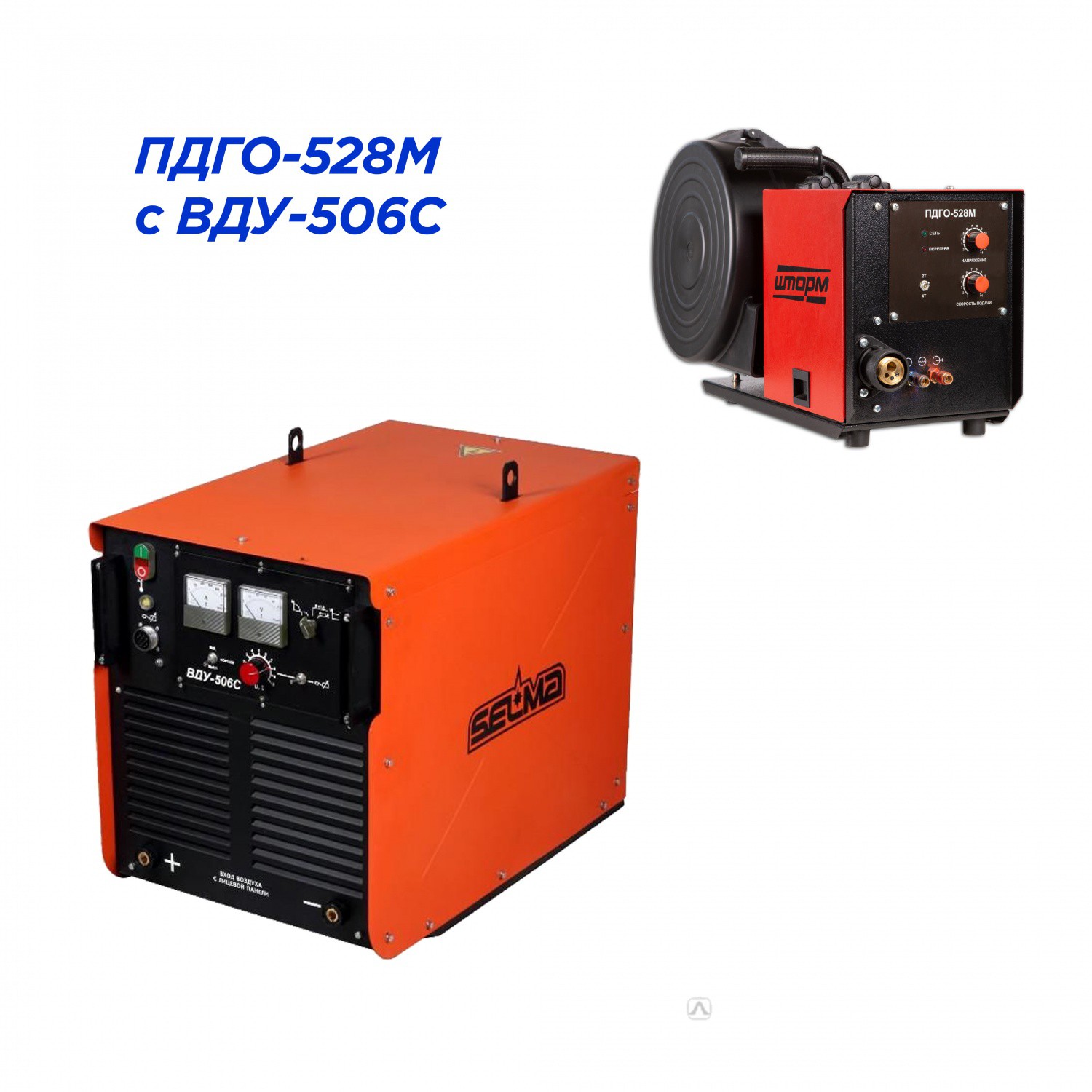

Комплектный полуавтомат состоит из выпрямителя ВДУ-506С (СЭЛМА), подающего механизма ПДГО-528М (ШТОРМ) и пакета кабелей (5м).
Сварочный выпрямитель СЭЛМА ВДУ-506С - профессиональное оборудование, которое в комплекте с полуавтоматом дуговой сварки позволяет сваривать стальные детали плавящейся проволокой в среде защитного газа. Данная модель подходит также для ручной дуговой сварки. Аппарат работает на постоянном токе. Выпрямитель предназначен для стационарного использования, поэтому в основании имеются крепежные отверстия. Мощное принудительное охлаждение предотвращает перегрев внутренних узлов, продлевая срок службы устройства.
- Плавная регулировка сварочного тока в режиме ММА и сварочного напряжения в режиме МИГ/МАГ;
- Улучшенные динамические свойства сварочного процесса;
- Универсальный, так как имеет два вида внешних характеристик: жесткие и падающие;
- Легкое зажигание и устойчивое горение дуги;
- Наличие термозащиты от перегрузки;
- Дистанционное регулирование сварочных параметров с помощью пульта;
- Наличие розетки 36 В для питания подогревателя газа;
- Класс изоляции Н;
- Быстроразъемные, безопасные токовые разъемы;
- Малые габариты и вес по сравнению с аналогами;
- По заказу потребителей возможна поставка выпрямителей с комплектом колес для удобства перемещения;
Удобство транспортировки Специальные петли позволяют удобно транспортировать выпрямитель грузоподъемными механизмами. |
|
Визуальный контроль Показания приборов позволяют контролировать рабочее состояние сварочного выпрямителя СЭЛМА ВДУ-506С - можно своевременно внести необходимые изменения в настройки. |
|
Удобное подключение Аппарат оснащен разъемами для быстрого подключения, контакты соединяются без потерь тока и нагрева в местах соединения. |
Основные параметры | |
Напряжение сети: | 380 В |
MIG/MAG cварочный ток: | 60 - 500 А |
Сварочное напряжение: | 39 В |
Напряжение холостого хода: |
70 В |
Дополнительные параметры
Дополнительные параметры
|
|
Потребляемая мощность: |
34 кВА |
Габаритные размеры: |
840х505х685 мм |
Вес: |
190 кг. |
Номинальное напряжение: | 39 В |
MIG/MAG ток при ПВ 60%: | 500 А |
Страна производства: | Россия |
Гарантийный срок: |
1год |
ПВ %: |
60 |
Частота сети, Гц: | 50 Гц |
Тип источника: | Выпрямитель |
ПДГО-528М подающий механизм (полуавтомат)
Подающий механизм ПДГО-528М с четырьмя ведущими роликами предназначен для дуговой сварки в защитных газах (углекислый газ, аргон и т.п.) или открытой дугой (порошковой проволокой) изделий из малоуглеродистых, низколегированных и легированных сталей, алюминия и его сплавов, меди и ее сплавов протяженными и прерывистыми швами. Сварка осуществляется постоянным током обратной полярности плавящейся электродной проволокой. Полуавтомат может работать с различными сварочными выпрямителями серий ВДУ, ВС, ВДГ. Полуавтомат изготавливается в исполнении УЗ для работы в районах умеренного климата при температуре окружающего воздуха от -10 до +40°С. Механизм подачи ПДГО-528М имеет следующие отличительные преимущества:
4-х роликовый механизм подачи проволоки Fortrans (пр-ва Венгрия), ролики диаметром 37 мм;
встроенная в корпус полуавтомата плата управления;
защита от попадания сварочного напряжения в схему управления;
защита двигателя от перегрузки
защита силовых транзисторов от перегрева
широкий диапазон питающего напряжения от ~ (+) 24 до 48 В
широкий диапазон регулирования сварочного тока (от 60 до 500 А), что позволяет использовать его с любым источником (ВС 300Б, ВДГ 303-3, ВДГ 401, ВДУ 506 и т. п.);
высокая стабильность подачи проволоки (без рывков и задержек);
регулировка длительности продувки газа до сварки и после сварки;
регулировка времени «растяжки дуги» для предотвращения избыточного вылета проволоки из горелки после окончания сварки;
включение продувки газа и заправка проволоки при наладке производится без включения сварочного тока;
евроразъем под сварочную горелку;
жидкостное или газовое охлаждение сварочной горелки (определяется заказом покупателя);
сварка сплошными и порошковыми проволоками: стальные - диаметром от 0,8-1,6, алюминиевые - диаметром 1,2-2,0, порошковые - диаметром 1,0-3,2;*
прочный металлический корпус;
эргономичная конструкция полуавтомата: быстрая смена роликов благодаря откидной крышке полуавтомата, специальная рукоятка обеспечивает удобный захват и позволяет легко перемещать подающее устройство по территории производственного участка;
удобный пластиковый кожух под кассету с проволокой до 18 кг, обеспечивающий быструю смену проволоки и защищающий ее от загрязнений** ;
ремонтопригодный и легкий в обслуживании, отсутствуют труднозаменяемые механизмы;
*ПДГО-528М поставляется с роликами под стальную проволоку диаметром 1,2-1,6
мм. Ролики под проволоку других диаметров заказываются дополнительно.
Благодаря раздельному регулированию прижатия проволоки и высокому крутящему моменту аппарат обладает значительным усилием проталкивания проволоки, что позволяет использовать сварочные горелки до 5 метров. Максимальная длина кабель-пакета, не приводящая к потере функциональных возможностей полуавтомата, 50 м.
** опция, заказывается дополнительно
Параметр | Значение | |
Номинальное напряжение питающей сети, В | Сварочного выпрямителя | 3х380 |
Подающего механизма | ~(+)24..48 В | |
Потребляемая мощность, не более, кВА | 0,2 | |
Номинальный сварочный ток при ПВ=60%, А | 500 А | |
Пределы регулирования сварочного тока, А | 60-500 | |
Скорость подачи электродной проволоки, м/ч | 45-960 | |
Расход защитного газа, л/ч, не более | 1200 | |
Масса проволоки в кассете, кг, не более | 18 | |
Диаметр кассеты или каркаса для проволоки, мм, не более | 300 | |
Масса, кг | 17 | |
Габаритные размеры (ДхШхВ), мм | 650х260х400 |
