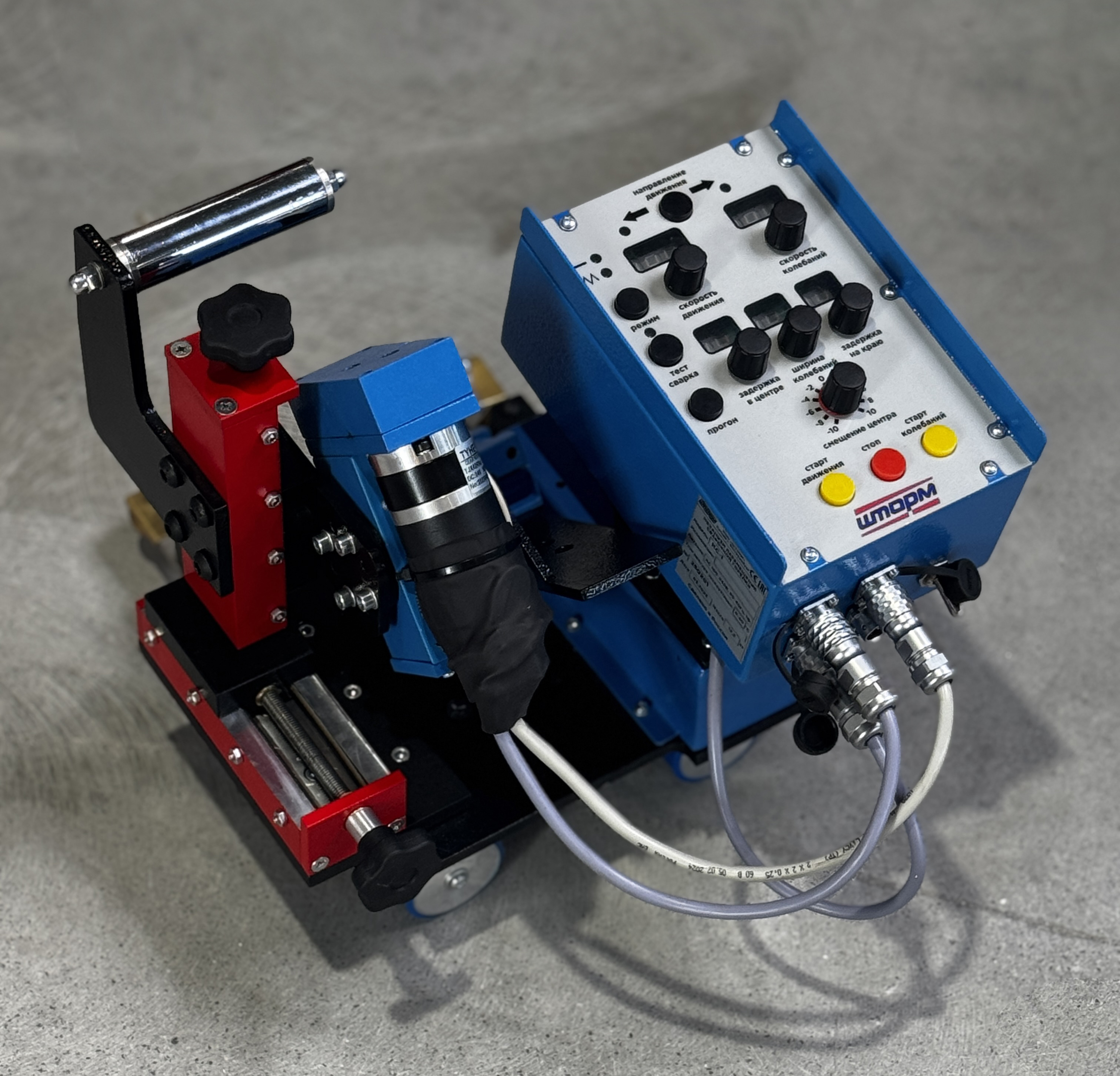

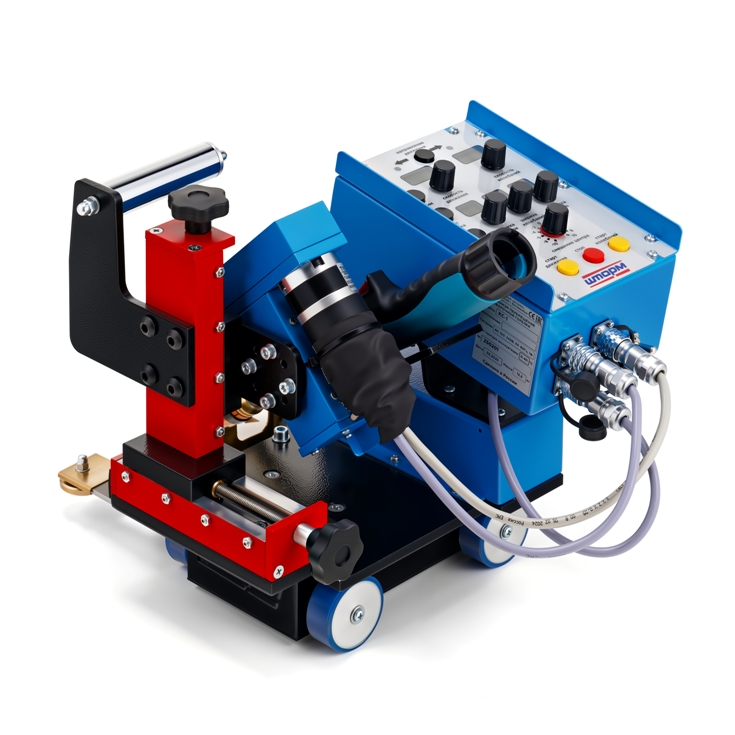

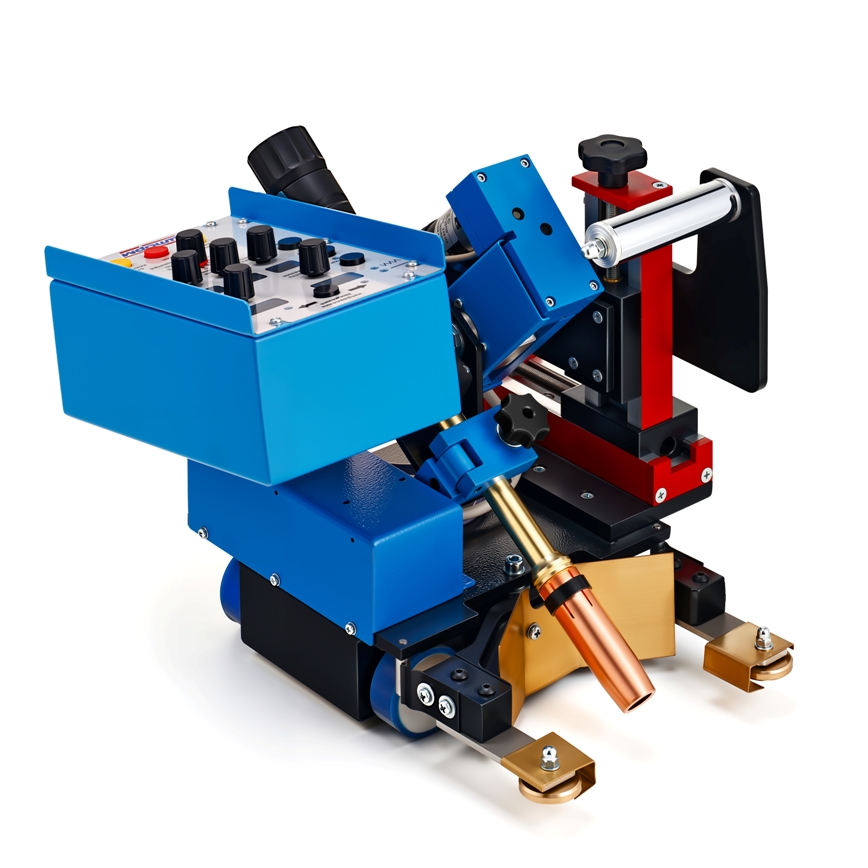

Механизм перемещения сварочной горелки КС-1 для сварки угловых швов с колебаниями горелки

Ожидается

299000 руб.
Заказать Задать вопрос

Механизм перемещения сварочной горелки КС-1 предназначен для MIG/MAG сварки угловых швов c поперечными поступательными колебаниями горелки. Небольшие габариты механизма позволяют использовать его в ограниченном пространстве и труднодоступных местах.

Отличительные особенности:
  • прочное металлическое основание;
  • алюминиевые колеса, покрытые специальной термостойкой резиной, что обеспечивает возможность работы механизма на нагретых до 250 градусов поверхностях и длительный срок службы;
  • мощная магнитная система, обеспечивающая свободное перемещение механизма по наклонным и вертикальным поверхностям;
  • полноприводная система перемещения механизма позволяет поддерживать постоянную скорость движения даже на неровной поверхности;
  • возможность работы практически с любыми сварочными аппаратами;
  • ручные суппорты, обеспечивающие легкое позиционирование горелки в двух направлениях при настройке процесса и корректировку ее положения в процессе сварки;
  • наличие блока поперечных линейных колебаний горелки с настройкой ширины и скорости колебаний, задержек в центре и краях колебания;
  • обеспечение постоянства положения механизма относительно стыка в процессе сварки за счет копирной системы, которая состоит из двух упорных роликов, установленных на регулируемой оси;
  • удобная ручка для отрыва механизма от изделия и транспортировки;
  • малая масса и габариты механизма.

Параметр КС-1
Позиция сварки  Горизонтальный угловой шов
Позиция сварки Горизонтальный угловой шов
Масса, кг 9
Габаритные размеры: ВхШхД, мм 290х310х320
Питание AC 1~ 100-240 В (частота 50-60 Гц)
Клиренс, мм 6,5 (фиксированный)
Кол-во ведущих колес 4 - на фиксированной оси
Кол-во упорных роликов 2 - на регулируемой оси (угол регулировки ±1°40")
Ход горелки, мм
по горизонтали
по вертикали

50
50
Угол наклона горелки
по оси Х, град
по оси Y, град

45±10
90±10
Скорость движения тележки, см/мин от 5 до 85
Ширина колебаний, мм 0-20
Скорость колебаний, мм/мин 0-4000
Время задержки в центре, сек 0-9,9
Время задержки в краях, сек 0-9,9
Устройство закрепления магнитное
Усилие прижатия, кг 25
Сварочная горелка стандартная комплектация 350 А (500 А), 3 м (4,5 м)
