Кантователь двухстоечный КСД-5000 предназначен для поворота изделия вокруг своей оси в удобное для сборки и сварки положение и его подъема.
Кантователь состоит их двух стоек с закрепленные на них каретками и планшайбами. Свариваемое изделие закрепляется между планшайбами, что обеспечивает возможность поворота изделия на 360 градусов и его подъема на требуемую высоту.
Особенности установки:

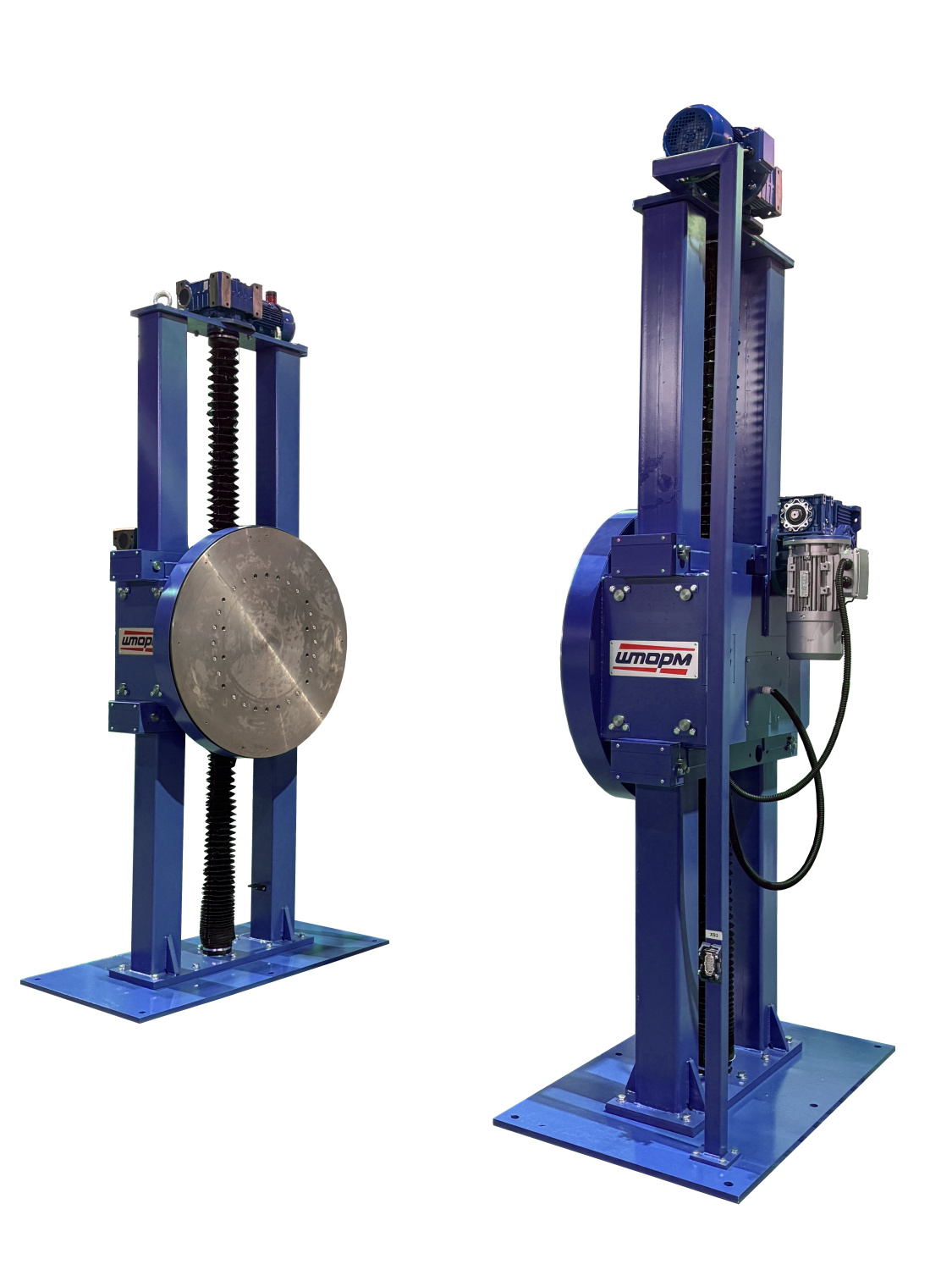

Рисунок 1 – Общий вид кантователя двухстоечного КСД-5000
Кантователь состоит их двух стоек с закрепленные на них каретками и планшайбами. Свариваемое изделие закрепляется между планшайбами, что обеспечивает возможность поворота изделия на 360 градусов и его подъема на требуемую высоту.
Особенности установки:
- две отдельные независимые стойки – обе приводные;
- подъем каретки с планшайбой осуществляется с помощью ходового винта и гайки, приводимых в движение двигателем переменного тока;
- вращение планшайбы осуществляется двигателем переменного тока через опорно-поворотное устройство;
- настраиваемый плавный старт вращения за счет частотного преобразователя и возможность регулировки скорости вращения;
- синхронизация работы двигателей вращения планшайб на обеих стойках;
- синхронизация работы двигателей подъема на обеих стойках;
- общий стационарный шкаф управления и дистанционный пульт управления с длиной кабеля 10 метров;
- наличие системы концевых выключателей, которые ограничивают перемещение каретки в вертикальном направлении, а также предотвращающие ее самопроизвольное опускание;
- пульт управление имеет следующие кнопки и переключатели: кнопка аварийной остановки, переключатель направления вращения, кнопки подъема-опускания кареток.
Рисунок 1 – Общий вид кантователя двухстоечного КСД-5000
