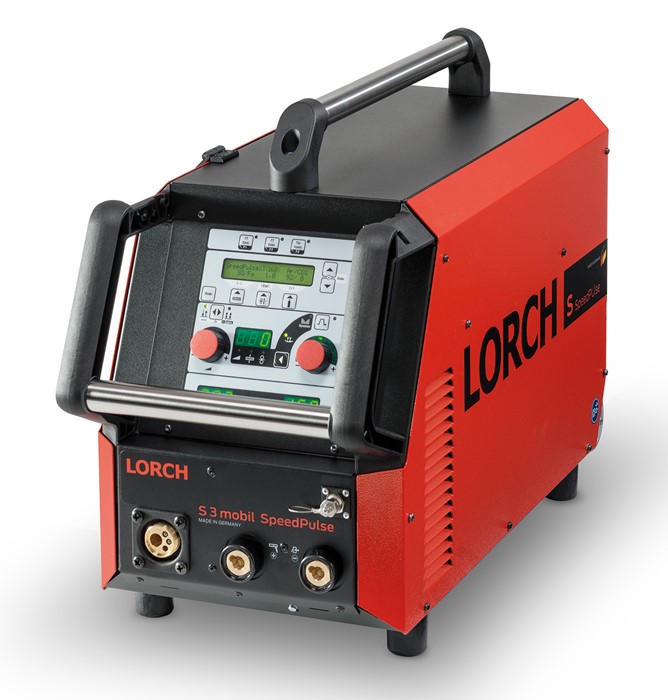

Полуавтомат сварочный серии S SpeedPulse XT, инверторный импульсный

Под заказ
Импульсная сварка. Спецпроцессы SpeedUp, SpeedRoot, SpeedCold. Гарантия 3 года.

Заказать Задать вопрос



Импульсная сварка. Современная процессорная техника обеспечивает оптимальную согласованность всех параметров и компонентов, участвующих в сварочном процессе. При этом достигаются пиковые значения при продолжительности включения и максимум производительности.

Интеллектуально-цифровая управляющая техника. Используя такие процессы, как SpeedPulse XT, TwinPuls XT, SpeedArc, SpeedArc XT, Pulse и TwinPuls, а также дополнительные опции SpeedUp, SpeedCold, SpeedPulse и SpeedRoot Вы будете сваривать быстрее и качественнее, эффективнее и почти без брызг.

Интуитивное управление. Панель управления с хорошим качеством отображения, а также интуитивно понятный пользовательский интерфейс обеспечат Вам быстрое включение в работу.

Универсальность. Аппараты серии S SpeedPulse XT работают как с газовой смесью, так и под CO₂.

Адаптивность. Вы можете свободно конфигурировать любой сварочный аппарат серии S SpeedPulse XT, чтобы он идеально соответствовал Вашим сварочным задачам. Это же самое правило распространяется на выбор механизмов подачи проволоки. Таким образом, Вы можете заказать свой аппарат в компактном, декомпактном или варианте с двумя подающими.

Память программ Tiptronic. С помощью Tiptronic Вы сможете сохранить идеальные настройки для каждого шва, чтобы позже при поступлении аналогичного задания просто запустить их на аппарате или на горелке Powermaster.

Job Tool. Компьютерное ПО для сохранения, обработки и передачи сварочных заданий, хранящихся в сварочном аппарате, и настроек их параметров для других источников питания.

Дистанционное управление. Каждый аппарат серии S SpeedPulse XT имеет дистанционное управление. Посредством горелки Powermaster, или с помощью внешней панели управления. И в случае с электродной сваркой можно встроить дистанционный регулятор.

PushPull. При использовании принципа PushPull блок подачи проволоки источника сварочного тока для сварки MIG-MAG комбинируется с независимой системой на сварочной горелке. Так, с помощью горелки PushPull или NanoFeeder Вы можете увеличить радиус работ.

Энергетическая эффективность. Аппарат серии S SpeedPulse XT объединяет производительность с эффективной инверторной технологией и функционалом режима ожидания. Всё это поможет Вам снизить издержки и одновременно добиться идеального результата сварки.

Сертификат EN 1090. Благодаря дополнительно (опционально) предлагаемой к аппарату S SpeedPulse XT папке EN 1090 WPS Вы будете избавлены от трудоёмких и дорогостоящих отдельных испытаний Ваших результатов сварки. В папке собраны сертифицированные независимыми организациями инструкции по сварке для всех применимых стандартных сварочных технологий.

Мобильность. Аппараты серии S SpeedPulse XT в мобильном исполнении, т.е. с комплектом колёс Trolley, можно без труда переносить и перевозить, что повышает уровень Вашей мобильности.

XT Panel.jpg
XT
  • концепция управления по принципу "3 шага до сварки"
  • синергетическое управление
  • интуитивное сопровождение
  • простой выбор процессов и программ
  • бесступенчатая регулировка сварочного тока
  • режим Quatromatic (управление исполнением программы с помощью кнопки горелки)
  • регулировка динамики сварочной дуги (в случае с Synergic, SpeedArc XT, SpeedPulse XT, TwinPuls XT)
  • индивидуальная регулировка длины сварочной дуги для начальной, рабочей и заключительной фазы
  • память заданий Tiptronic для 100 заданий сварки
  • цифровая индикация напряжения и силы тока
  • возможность подключения сварочной горелки с дистанционным управлением Powermaster
  • замер и компенсация сварочного контура
Инновационная регулировка динамики
Серия S SpeedPulseXT оснащается инновационной регулировкой динамики, позволяющей осуществлять индивидуальную тонкую настройку любых сварочных программ (Synergic, SpeedArc XT, SpeedPulse XT и TwinPuls XT) с учётом параметров заготовки и согласно поставленной сварочной задаче. Один поворот ручки – и характеристика сварочной дуги превращается из мягкой в жёсткую. Для ещё более качественного шва и настоящего удовольствия от достойных результатов сварки.






 Характеристика S3mobil SpeedPulseXT
S3 SpeedPulsXT
S5 SpeedPulsXT S8 SpeedPulseXT
Сварочный ток (MIG/MAG), А
25-320 25-320 30-400 30-500
Сварочный ток при ПВ 100%, А 250 250
320 400
Сварочный ток при ПВ 60%, А
280
280 350 500
ПВ при максимальном токе, %
40    40 50 60
Сетевое напряжение, В
3∼400 3∼400 3∼400 3∼400
Допустимый перепад сети, %
±15 ±15 ±15 ±15
Сетевой предохранитель инерционный, А  16 16 32 32
Габаритные размеры источника (Д*Ш*В), мм 812*340*518 1116*463*812 1116*463*812 1116*463*812
Габаритные размеры источника c подающим механизмом (Д*Ш*В), мм
- 1116*445*855 1116*445*855 1116*445*855
Масса источника,
с газовым охлаждением, кг
34 92,8
97,3 107,3
Масса подающего механизма, кг
- 20,2 20,2 20,2
Масса блока охлаждения (для аппаратов с водяным охлаждением), кг
- 14,7 14,7
14,7


Варианты механизма подачи проволоки
NEW 2021. MF-10

Рис. 1 Сверхкомпактный и исключительно лёгкий: Новый аппарат для подачи проволоки MF-10 для серий S и MicorMIG.

Сверхкомпактный, исключительно стабильный и полностью защищенный новый блок подачи проволоки, который благодаря компактным размерам, малому весу и прочной конструкции гарантирует безупречные результаты сварки даже при экстремальных рабочих условиях. Инновационный механизм подачи проволоки был разработан как для серии S, так и для серии MicorMIG.

В особо сложных рабочих условиях, таких как судостроение, производство крупных компонентов, контейнерное или промышленное производство, сварочные работы могут быстро стать трудными и требовать больших физических усилий. Это предъявляет высокие требования как к сварщику, так и к оборудованию. Специально для этого случая компания Lorch разработала новый, полностью защищенный блок подачи проволоки MF-10.


Рис.2 Специально разработанный для сложных условий эксплуатации в судостроении и производстве крупногабаритных компонентов, новый аппарат для подачи проволоки MF-10 справится даже с самыми необычными сценариями применения.

Обладая сверхкомпактными размерами 620 x 245 x 310 миллиметров (Д x Ш x В) и 200-миллиметровой катушкой (D200), он идеально подходит для люков, а благодаря малому весу, едва достигающему 10 кг, также может без проблем транспортироваться на дальние расстояния. В отличие от обычных металлических устройств, модель MF-10 изготовлена из высокопрочного пластика. Таким образом, механизм полностью изолирован и идеально подходит для сложных условий применения с высокими требованиями техники безопасности.

Благодаря своей чрезвычайной устойчивости и прочности, он легко выдерживает падение с высоты 60 сантиметров и, таким образом, значительно превышает стандарт в 25 сантиметров.

Свободный доступ к быстроразъемным соединениям шланг-пакета без использования инструментов, удобный для пользователя механизм фиксации и разгрузка от натяжения в дополнение к этому обеспечивают простую замену промежуточного шланг-пакета. Прозрачная крышка корпуса катушки позволяет сварщику в любое время и без каких-либо проблем проверить оставшуюся проволоку на катушке. А встроенное внутреннее освещение, особенно в варианте MicorMIG, позволяет легко вставлять и заменять катушку с проволокой даже в условиях плохого освещения.

Рис. 3 Новый аппарат из высокопрочного пластика, вплоть до мельчайших деталей, разработан для оптимального практического использования, а конструкция была соответствующим образом оптимизирована.

Рукоятка устройства также оптимизирована для сложных эксплуатационных условий: У модели MF-10 она всегда находится выше центра тяжести аппарата. Благодаря ориентации рукоятки и полученному в результате эргономичному углу, на запястье не ощущается момент вращения при переноске. Таким образом, сварщик получает облегчение при переноске одной рукой, подаче аппарата через люк или спуске с подмостков.


Рис. 4 Оптимизированная переноска: рукоятка MF-10 всегда находится над центром тяжести механизма подачи проволоки, т.о., что сварщик не испытывает дискомфортной нагрузки при переноске его одной рукой.

Новое устройство подачи проволоки с полной защитой MF-10 доступно в четырех вариантах. Два варианта для серии MicorMIG — с корпусом для катушки проволоки диаметром 200 миллиметров (D200) и 300 миллиметров (D300) соответственно и оснащенный панелью управления ControlPro. Для сварочных аппаратов серии S предлагается также полностью защищенный блок подачи проволоки MF-10 с панелью управления XT, а также с маленьким (D200) и большим (D300) корпусом катушки.

Управление




Где бы Вы хотели установить устройство подачи проволоки?




Программные продукты    S SpeedPulse XT
Стандартные сварочные программы Synergie MIG-MAG включено
SpeedArc XT * (включ. SpeedArc)
включено
Pulse (включая TwinPuls)
включено
SpeedPulse XT * (включ. SpeedPulse, Speed-TwinPuls, Twinpuls XT)
включено
SpeedRoot
опция
SpeedCold
опция
SpeedUp опция
TIG (с ContacTIG)
опция
Комплектация "Варианты системы охлаждения"

Система охлаждения (1,1 кВт) включено
Усиленное охлаждение (1,5 кВт)** опция
Система охлаждения с большим насосом (для значительных дистанций 20 м и высот подачи)** опция
Все аппараты имеют функцию электросварки в серийной комплектации.
* Инновационная регулировка динамики.
** Предлагается только в сочетании с декомпактными аппаратами (версия B).

SpeedPulse XT – съёмки высокоскоростной камерой
SpeedPulse XT превращает пользователя в высококлассного профессионала. И главная заслуга в этом вопросе принадлежит, прежде всего, регулирующей технике серии S-XT. Она позволяет объединить высокоэффективный процесс со всеми преимуществами сварки SpeedPulse. SpeedPulse XT освобождает сварщика от ненужных нагрузок и дает ему дополнительную свободу для того, чтобы путем изменения дистанции горелки влиять на сварочную дугу. Корме того, обеспечиваются ранее недостижимые значения скорости и точности работы. А если быть совсем точным, что все происходит в пределах одной и той же импульсной фазы. Таким образом, сварщик может интуитивно направлять дугу спокойнее и увереннее, а значит и небольшие поправки осуществляются легко и без задержек по ходу сварки. А достойный результат виден невооруженным глазом. В сочетании с чрезвычайно стабильной и устойчивой сварочной дугой достигается улучшенное управление процессом, а также более высокое качество шва, практически полное отсутствие брызг, и следовательно, значительно меньший объём операций по зачистке и механической обработке шва.


Беспроблемное прохождение мест прихватки
Там, где другие импульсные сварочные дуги порой "спотыкаются" на местах прихватки, аппарат серии S-XT со SpeedPulse XT не сбивается с ритма и продолжает филигранно делать свою работу. Разницу можно ощутить на слух. Регулирующая техника заботится не только о сварке почти без брызг, но и практически исключает казалось бы неизбежные и отчасти весьма неприятные частотные изменения.
В результате сварки Вы сможете услышать не только приятное равномерное звучание дуги, но и получить безупречное качество сварного шва.

Технология "Smart Start - Smart End"
В случае с серией S-XT у Вас есть возможность раздельной и индивидуальной регулировки длины сварочной дуги для начальной, рабочей и заключительной фазы, и, тем самым, для целенаправленного воздействия на энерговложение. Простое и интеллигентное решение для сокращения или даже полного предотвращения таких явлений, как начальный непровар сварного шва. А также реальная помощь в достижении конечной цели в виде безупречного заваривания концевого кратера.

Гибкое регулирование длины дуги
В случае с серией S-XT сварщик на интуитивном уровне лучше контролирует импульсную сварочную дугу и может гораздо проще реагировать на изменяющиеся условия сварки путём варьирования дистанции горелки. Таким образом, существенно упрощается обработка даже сложных участков, например, углов, не говоря уже о неравномерных зазорах или неровностях заготовки.


Особенно мало брызг
Эффективность промышленной сварки означает в первую очередь сокращение трудоёмких доработок после завершения самой сварки. Именно поэтому придаем особое значение сокращению образования брызг. Это достигается большим числом методов оптимизации, например, более быстрыми и одновременно плавными настроечными операциями при импульсной сварке с помощью SpeedPulse XT. Таким образом образование брызг снижается практически до нуля.


Дополнительные опции охлаждения
Наряду со стандартным охлаждением в 1,1 кВт в новой серии S-XT для декомпактных аппаратов предлагаются ещё два опциональных варианта охлаждения. В одном из случаев достигается увеличение производительности охлаждения вплоть до 35 % – идеальное решение для интенсивной промышленной эксплуатации. Кроме того, улучшенное охлаждение сокращает нагрузку на систему горелки, что может весьма позитивно сказаться на сроке службы горелок и расходных частей. Для тех, кому приходится преодолевать длинные дистанции перемещений в 20 метров и более, предлагается ещё один вариант с большим насосом. Он обеспечивает перенос всей мощности именно туда, где она и требуется сварщику.


NanoFeeder
  https://www.shtorm-its.ru/upload/iblock/487/48700f14a67ed4992832f8ba01807174.jpg
Принцип PushPull сочетает элемент подачи проволоки сварочного источника питания MIG/MAG с другими самостоятельными системами подачи проволоки. Механизм подачи NanoFeeder играет роль промежуточного механизма подачи проволоки. Это настоящий механизм подачи проволоки – только в революционном нано-формате. Регулировка используемых систем подачи проволоки происходит полностью автоматически с помощью опционального цифрового управления PushPull в источнике питания. Таким образом, отпадает необходимость в сложных и к тому же затратных внешних дополнительных системах управления.


Заказать
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Отзывы клиентов

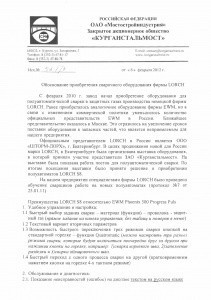

ЗАО «КУРГАНСТАЛЬМОСТ»
