Условное обозначение электродов
| Нормативная документация | Классификация | Условное обозначение |
|---|---|---|
|
ГОСТ 9466-75, ТУ 1272-005-50133500-2008 |
ЦЧ-4-⌀3,0 |
Основное назначение электродов ЦЧ-4
Для холодной сварки, ремонтной наплавки и заварки дефектов литья в деталях из серого, высокопрочного и ковкового чугунов, а также сварка таких чугунов со сталью. Наплавка первых одного-двух слоев на изношенные чугунные детали под последующую наплавку специальными электродами. Сварку производят короткими валиками длиной 25-30 мм с поваликовым охлаждением на воздухе до температуры не выше 60°С ; для деталей из ковкого и высокопрочного чугунов длина валика может быть увеличина до 80-100 мм. Сварка и наплавка в нижнем и наклонном положениях, постоянным током обратной полярности.
Рекомендуемое значение тока (А)

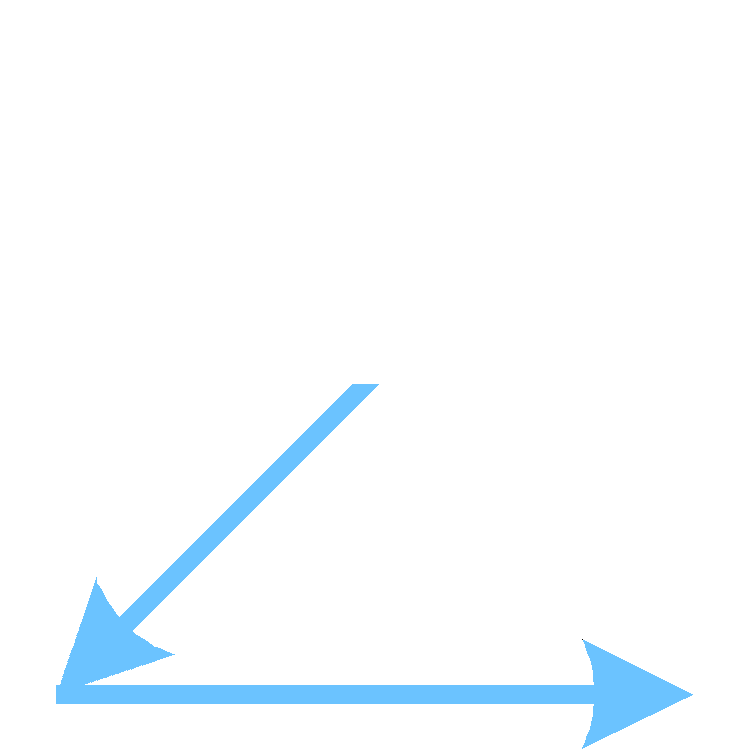

| Положение шва | |||
|---|---|---|---|
| Диаметр, мм | Нижнее | Вертикальное | Потолочное |
| 3,0 | 80-120 | - | - |
| 4,0 | 130-170 | - | - |
| 5,0 | 180-240 | - | - |
| 6,0 | 220-280 | - | - |
Характеристики плавления электродов ЦЧ-4
| Коэффициент наплавки, г/Ач | 10,8 |
| Расход электродов на 1 кг наплавленного металла, кг | 1,8 |
Основные характеристики металла шва и наплавленного металла
| Механические свойства металла шва | Кол-во |
|---|---|
| Твёрдость по Бринеллю, HB | <= 220,000 |
|
Химический состав наплавленного металла |
Массовая доля элементов, % |
|---|---|
| углерод, C | <= 0,250 |
| марганец, Mn | <= 2,500 |
| фосфор, P | <= 0,070 |
| сера, S | <= 0,040 |
| кремний, Si | <= 0,800 |
| ванадий, V | 7,000 - 12,000 |
Технологические особенности сварки:
Сварку производят короткими валиками длиной 25-30 мм с поваликовым охлаждением на воздухе до температуры не выше 60°С; для деталей из ковкого и высокопрочного чугунов длина валика может быть увеличина до 80-100 мм.
Прокалка перед сваркой: 185±15°C 1 час
