Автоматическая наплавочная установка АНУ-2000-1250-SAW

Установка АНУ-2000-1250-SAWпозволяет в автоматическом режиме производить восстановительную наплавку наружных поверхностей тел вращения в том числе крановых колёс, колёс вагонеток и осей колёсных пар. Наплавка производится под слоем флюса (SAW).
Конструкция установки позволяет производить наплавку всех поверхностей за одну установку.

- поверхность катания (крановых колёс и колёс вагонеток);
- реборда (крановых колёс и колёс вагонеток);
- места посадки колёс (осей колёсных пар);

Наплавка:

- наплавка посадочных мест колёс на осях колёсных пар – так же возможна как по отдельности, так и одновременно.
Наплавка может осуществляться, как отдельными кольцевыми валиками, так и по спирали без разрывов наплавленного валика. Ширину перекрытия соседних валиков можно задавать в диапазоне от 30 до 50%.
Сварочные источники могут работать, как параллельно, так и не зависимо друг от друга, их параметры можно настраивать индивидуально в зависимости от степени износа наплавляемых поверхностей, что позволяет оптимально расходовать электроэнергию, наплавочную проволоку и флюс.

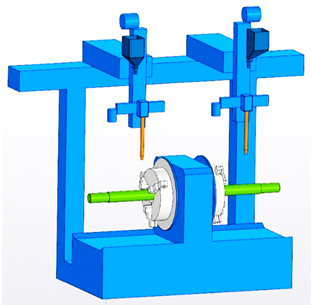

- рама-основание (1 шт.), обеспечивает жёсткость всей установки и стабильность вращения изделий при наплавке без вибрации. На раме-основании установлены:
- две вертикальные стойки, предназначенные для размещения горизонтальной консоли, по которой перемещаются две независимые сварочные головки.
- сварочный одноосевой вращатель (грузоподъёмностью 500 кг) (1 шт.), оснащён электроприводом и предназначен для размещения, фиксации и вращения с заданной скоростью наплавляемых деталей, Вращатель оборудован двумя планшайбами с центральными отверстиями, на которых размещаются крепёжные приспособления (оснастка) для размещения и фиксации наплавляемых деталей. Вращение детали осуществляется высокоточным мотор-редуктором, обеспечивающим плавную регулировку и стабильную скорость вращения детали во время наплавки. При необходимости, опционально, на раме установки слева и с права от сварочного вращателя могут быть установлены люнеты (поддерживающие роликовые опоры). Люнеты предназначены для удержания и вращения наплавляемого изделия. Высота люнетов регулируется в зависимости от диаметра устанавливаемого изделия, а их положение на раме выбирается в зависимости от длины наплавляемой детали. Люнеты служат дополнительными опорами во время установки или снятия изделий.
- линейная горизонтальная направляющая (1 шт.), размещается на двух вертикальных стойках и предназначена для установки и перемещения по ней, двух не зависимых сварочных головок. Направляющая оснащена моторизированными приводами перемещения и позиционирования сварочных (SAW) головок. Сварочные головки могут перемещаться в зону наплавки (сварки) и в крайние (парковочные) положения во время снятия/установки детали, а также когда установка не эксплуатируются. Рабочая зона наплавки (сварки) горизонтальной направляющей составляет 2 000 мм.
Для оптимального расположения и увеличения срока службы силовых и управляющих кабелей, за направляющей расположен кабелеукладчик, защищающий кабели от ударов, перегибов, заломов и скручивания.
- сварочные головки для SAW наплавки (сварки),  (сварочные автоматы АДФ – 1004 ШТОРМ) (2 шт.);

оснащены приводами и способны перемещаться по 3-м осям (X/Y/Z):
- в горизонтальном направлении (вдоль станины) посредством моторизированной каретки;
- по вертикали за счет суппорта с электроприводом;
- в радиальном направлении (перпендикулярно станине в горизонтальной плоскости) с помощью ручных механических суппортов (для изменения зенита).
Для наплавки реборд колёс, предусмотрено крепление сварочной головки, позволяющее вручную менять её наклон.
- система управления (1 шт.), оснащена многофункциональной панелью управления с ЧПУ на базе ПЛК (PLC). Осуществляет управление и контроль за всеми рабочими параметрами, позволяет работать наплавочной (сварочной) установке, как в ручном, так и в автоматическом режимах.Предназначена для установки параметров наплавки (сварки) и регулирования скорости вращения наплавляемой детали, обеспечивает возможность настройки полного цикла работы, в том числе настройка времени задержки старта, величины перекрытия. Панель оператора оснащена дисплеем, на котором отображаются все рабочие параметры установки, панель управления оснащена системой синхронизации пуска сварочной горелки и привода вращения заготовки.
Интерфейс системы управления РУССКИЙ.
- сварочное оборудование для автоматической (SAW) наплавки (сварки),  (2 комплекта) в составе:

- наплавочная (сварочная) головка (сварочный автомат АДФ – 1004 ШТОРМ);
- блок подачи сварочной проволоки (2,0 – 5,0 мм);
- система подачи и рециркуляции флюса;
- комплект соединительных кабелей (питания и управления);
- обратный кабель (1 250 А);
- система подготовки сжатого воздуха (1 шт.).
- крепёж для фиксации наплавляемых (свариваемых) изделий на планшайбах (2 шт.);
- шкаф для подогрева и прокаливания флюса (1 шт.) – по запросу
